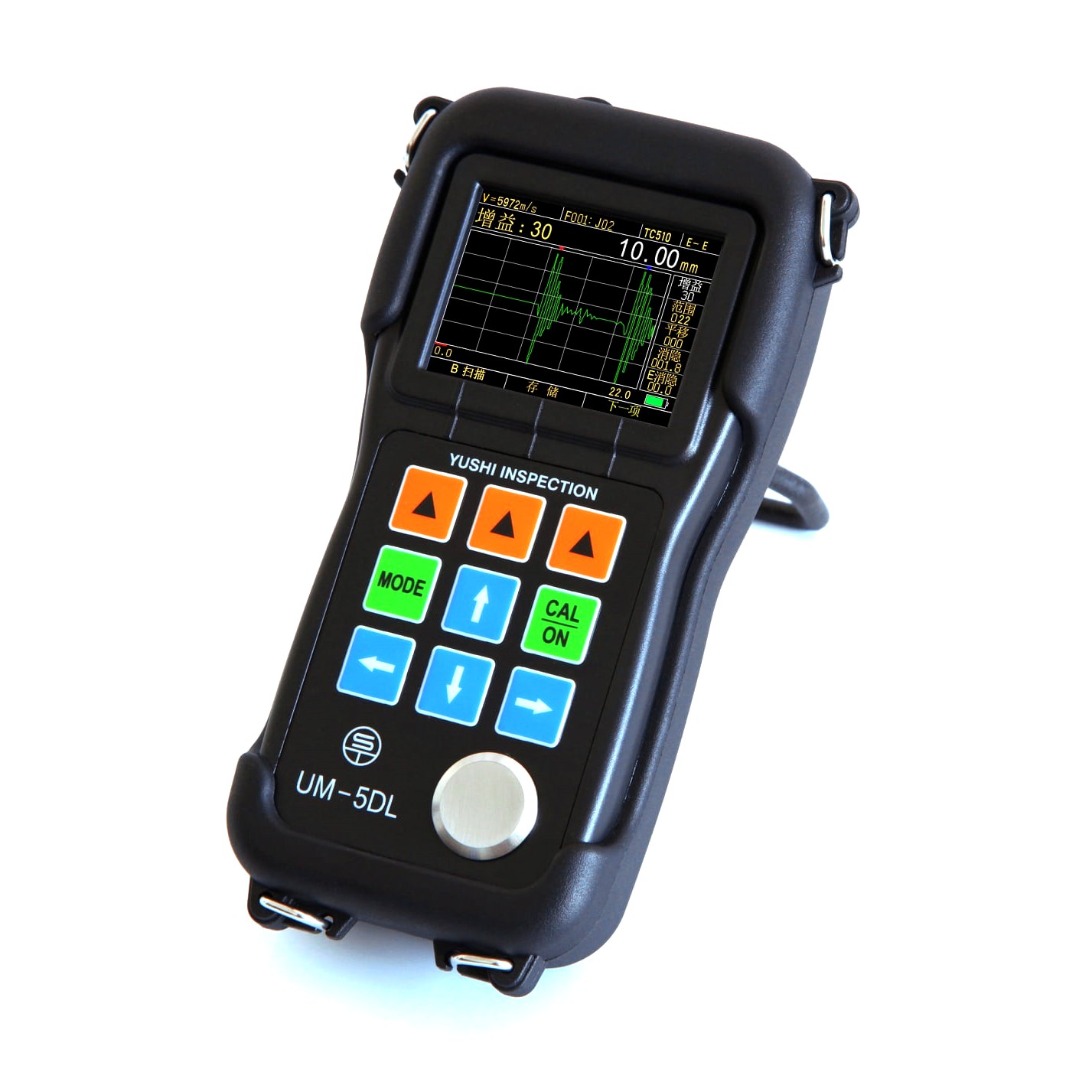

超音波厚さ計
リアルタイム波形・スルーペイント・メモリ

型番 UM-5DL
価格 268,000円(税込 294,800円)
13,400ポイント(円分)

通常2~3週間以内

  • 校正証明書付属
  • 検査成績書付き
  • 2年保証
  • 日本語表示
  • デモ機あり

超音波厚さ計の最上位機種
波形表示(Aスコープ・Bスコープ)機能
スルーペイント、100,000メモリ搭載

厚さ測定に必要な機能をすべて搭載した、最上位機種です。
超音波波形を確認しながら測定が可能なため、より信頼性の高い検査が可能です。
また、感度やゲート(閾値)の調整ができるため、従来の超音波厚さ計では測定が難しかった材料も測定が可能です。
鋳物等の高減衰材料の厚み測定にもお勧めです。


*鋳物等の高減衰材料の測定では、2MHzの低周波プローブをご使用ください。
厚さや材質によっては測定できない場合もあります。事前にお問い合わせください。

数量
カートに追加しました。
カートへ進む

FEATURE 特長

  • 大きく見やすい2.4インチカラー液晶ディスプレイ & 日本語表示
  • Aスコープ表示(正半波、負半波、RF、全波)とBスコープ表示機能を搭載
  • 感度とゲート(閾値)の調整が可能
  • 3つの表示モードと切り替え可能な分解能(0.1mm表示/0.01mm表示)
  • 塗装を剥がさずに母材の厚さのみを測定する、スルーペイント機能
  • 大容量メモリ(測定値保存最大100,000件、波形保存最大1,000件)
  • 衝撃から装置を保護する、スタンド付きのプロテクトケースが付属
  • 校正証明書&安心の2年保証付き

動画

【製品動画(通常測定、スルーペイント測定)】

大きく見やすい2.4インチカラー液晶ディスプレイ & 日本語表示

大きく見やすい2.4インチカラー液晶ディスプレイ & 日本語表示

Aスコープ表示(正半波、負半波、RF、全波)とBスコープ表示機能を搭載

Aスコープ表示(正半波、負半波、RF、全波)とBスコープ表示機能を搭載

感度とゲート(閾値)の調整が可能

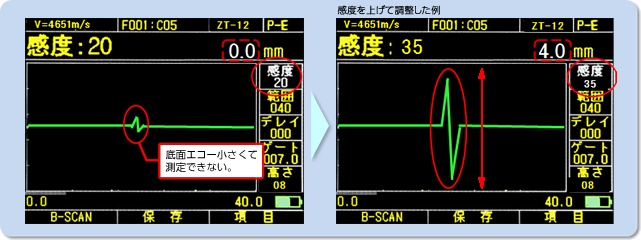

感度調整
感度調整

鋳物や樹脂などの超音波の減衰が大きい素材では、底面エコーが小さくなり測定できない場合があります。
このような場合、感度を上げて底面エコーを高くすることで、正しい厚さを測定できます。

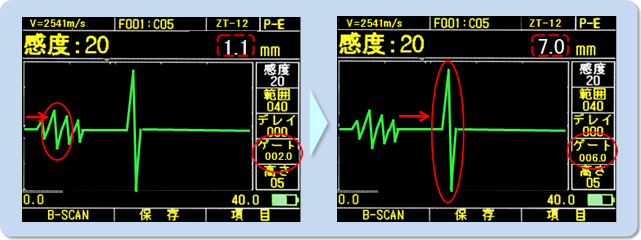

ゲート調整
ゲート調整

ノイズが多い素材の場合、ノイズを底面エコーと認識してしまい、誤った厚さを表示する場合があります。
このような場合、ゲートの開始位置をノイズの後ろに変更することでノイズを回避し、正しい底面エコーを検出することができます。

3つの表示モードと切替可能な分解能(0.1mm表示/0.01mm表示)

3つの表示モードと切替可能な分解能(0.1mm表示/0.01mm表示)

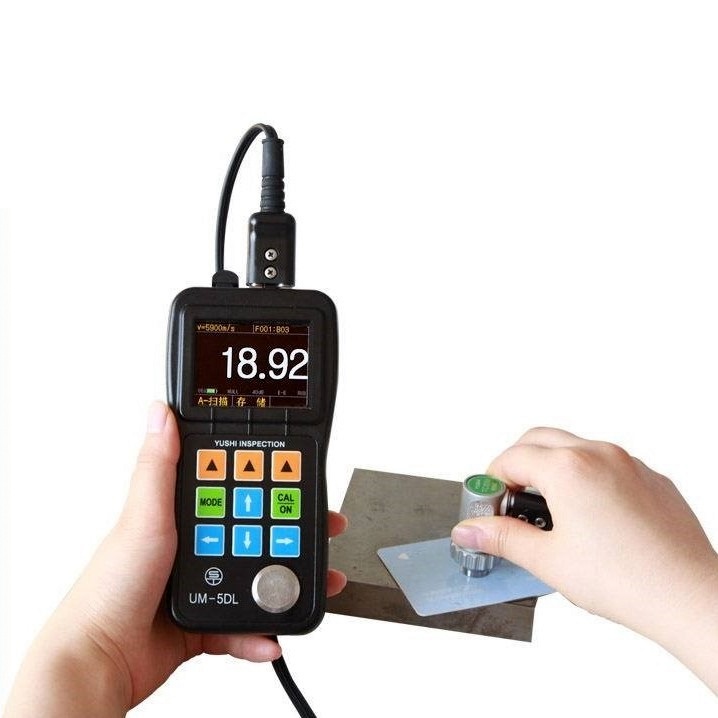

塗装を剥がさずに母材の厚さのみを測定するスルーペイント機能

塗装を剥がさずに母材の厚さのみを測定するスルーペイント機能

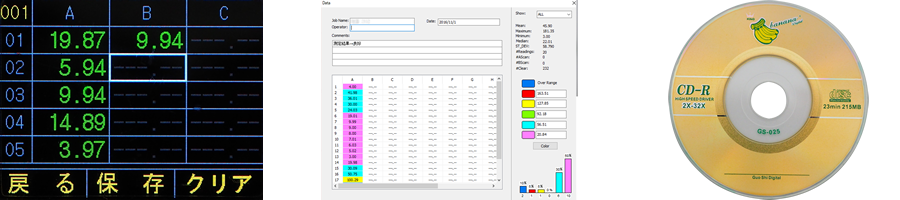

大容量メモリ(測定値保存最大100,000件、波形保存最大1,000件)

大容量メモリ(測定値保存最大100,000件、波形保存最大1,000件)

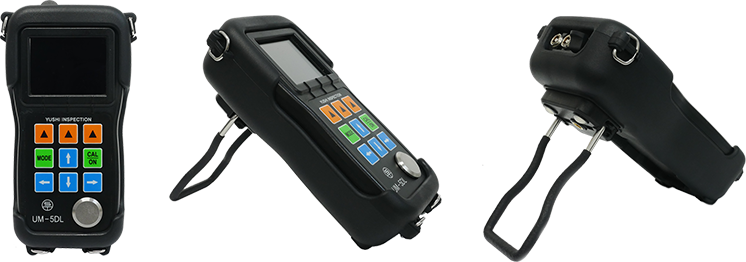

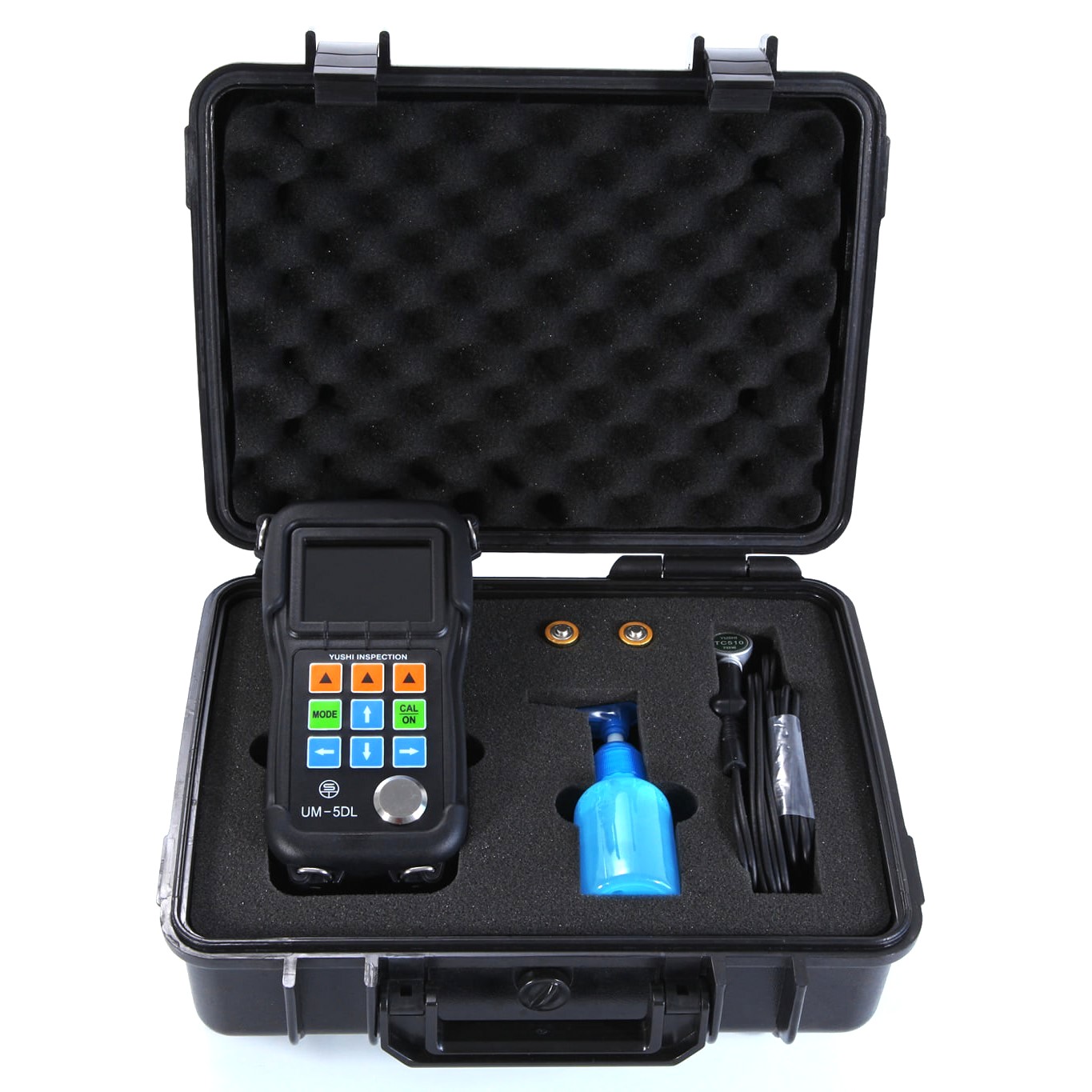

衝撃から装置を保護する、スタンド付きのプロテクトケースが付属

スタンド付きのプロテクトケースの画像

校正証明書&安心の2年保証付き

JIS Z 2355に準拠した校正証明書&安心の2年保証付き(本体のみ、探触子・ケーブル・ケース等の消耗品は対象外)

主な用途

鋼

アルミニウム・ステンレス等の金属
対応探触子:PT-06

ガラス

プラスチック(樹脂)
対応探触子:ZT-12

塗装のある材料

FRP(繊維強化プラスチック)
対応探触子:ZT-12

鋳物・鋳鉄
対応探触子:ZT-12

腐食検査

部品の精度管理

配管等の肉厚測定

※アルミニウム・ステンレス、プラスチック、鋳物・鋳鉄などの材質の場合、別途、探触子のご購入が必要です。

(注)用途に記載がある測定物であっても、対象の組成・形状・厚さによっては測定できない場合もあります。
お問い合わせからご相談いただくか、無償トライアル可能なデモ機にてご確認ください。

SPECIFICATION 仕様

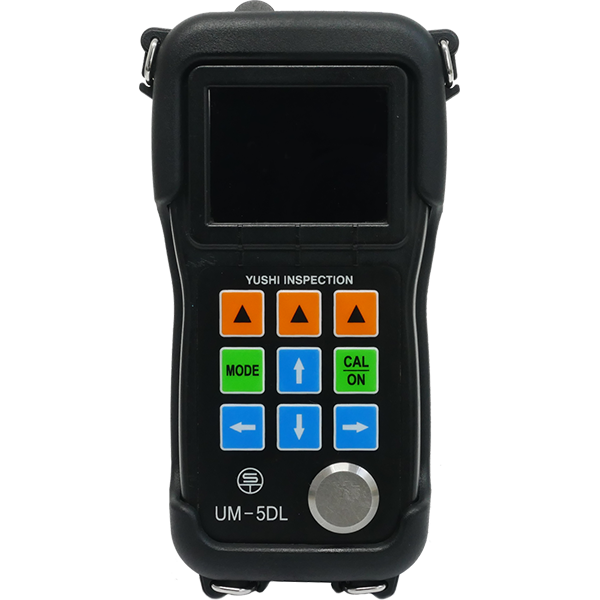

製品外観
ディスプレイ 320 × 240ピクセル、2.4インチカラー液晶
測定範囲 通常測定:0.8 〜 500mm
スルーペイント:2 〜 30mm
*測定材料および表面状態、探触子により異なります。
精度 0.8〜25mm:±0.05mm
25〜100mm:±(測定値×0.2%)mm
100〜500mm:±(測定値×0.5%)mm
分解能 0.01mm
音速 500〜9,999 m/s
メモリ 測定値保存 最大100,000件、波形保存 最大1,000件
電源 単3電池×2本(アルカリ電池で約36時間動作)
動作温度 -10℃〜50℃
寸法 153 × 76 × 37mm
重量 280g

ACCESSORIES 付属品

  • プローブ(5MHz、10mm径、スルーペイント対応)
  • 試験片(4mm[鋼換算]、本体内蔵)
  • カプラント
  • 単3電池×2本
  • キャリングケース
  • 取扱説明書(和文)
  • 校正証明書、検査成績書、トレーサビリティー体系図
  • 保証書(2年保証)

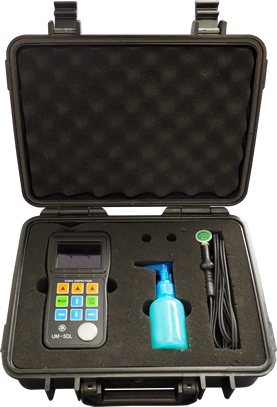

付属品の写真
