膜厚計は、ペンキ塗装やコーティング・メッキ処理による皮膜の厚さを測定する装置です。膜厚が薄すぎたり厚すぎたりすると、光沢の劣化、変色、ひび割れ、素地の露出を引き起こす恐れがあるため、膜厚の管理はとても重要です。
膜厚計には様々な種類があり、測定したい被膜の材質と膜厚、被膜が施された素地の材質に応じて、適切な装置を選定する必要があります。NDTマートでは鉄(磁性金属)上の塗膜の厚さを測定する電磁式の膜厚計と、非鉄金属(非磁性金属)上の塗膜の厚さを測定する渦流式の膜厚計を販売しています。
More
<塗装の目的>
塗装の目的は大きく三つに分けられます。一つ目はサビや腐食から「保護」する目的、二つ目は色彩を与え光沢や模様を付与することで「美観を向上」させる目的、三つ目は断熱、防火、滑り止め、結露の防止等の「特殊な機能を付与」させる目的です。これらの目的を実現するためには、適切な量の塗料を使用し、最適な膜厚を実現する必要があります。
<電磁式膜厚計の原理>
電磁式膜厚計は、鉄(磁性金属)上の塗膜の厚さを測定します。プローブを塗膜厚の測定をしたい場所に当てると、プローブと素地の間の距離によって、プローブのコイルに誘導される強さが変動し、流れる電流量が変化します。塗膜が薄いほど電流は大きく、厚いほど電流は小さくなります。この電流値を換算することで、膜厚を得ることができます。塗膜やメッキが磁性体の場合は、使用することができません。
<渦流式膜厚計の原理>
渦流式膜厚計は、非鉄金属(非磁性金属)上の塗膜の厚さを測定します。プローブを塗膜厚の測定をしたい場所に当てると、素地に渦電流が発生します。この渦電流の大きさは、プローブから素地までの距離に比例するため、塗膜が薄いほど渦電流は大きく、厚いほど過電流は小さくなります。この電流の大きさを換算することで、塗膜の厚さを得ることができます。渦流式膜厚計では、素地が非磁性金属で、塗膜が電気を通さない絶縁被体である必要があります。
<主な用途>
・外壁塗装工程
・橋梁や鉄塔・鉄柱、街灯
・化学プラントなどの配管
・塗装工場、電気めっき工場など
・自動車、造船、化学、航空機産業
<測定できる塗膜厚>
・メッキ厚測定(銅、亜鉛、クローム、スズ)
・ライニング厚測定(樹脂、ゴム、ホーロー等)
・アルマイト測定(アルミ製品、アルミサッシ等)
測定方式 | 電磁式 | 渦流式 |
---|---|---|
素地 | 鉄、フェライト系ステンレス鋼などの磁性金属 | アルミ、銅などの非磁性金属(導電性) |
被膜 | 塗装、ライニング、メッキ(電解ニッケルメッキは除く)、ニス、エナメル、クロム等の非磁性被膜 | 塗装、ライニング、陽極酸化被膜、プラスチック、ゴム等の絶縁性被膜 |

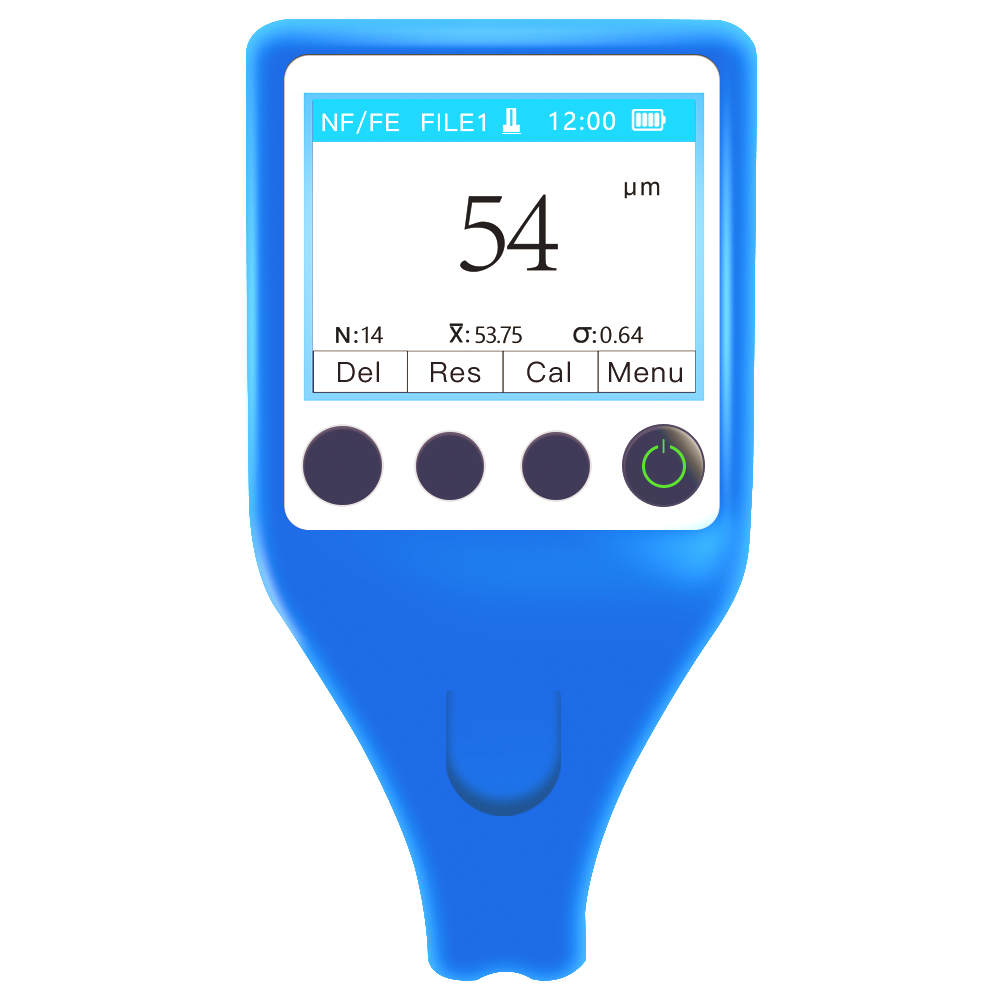

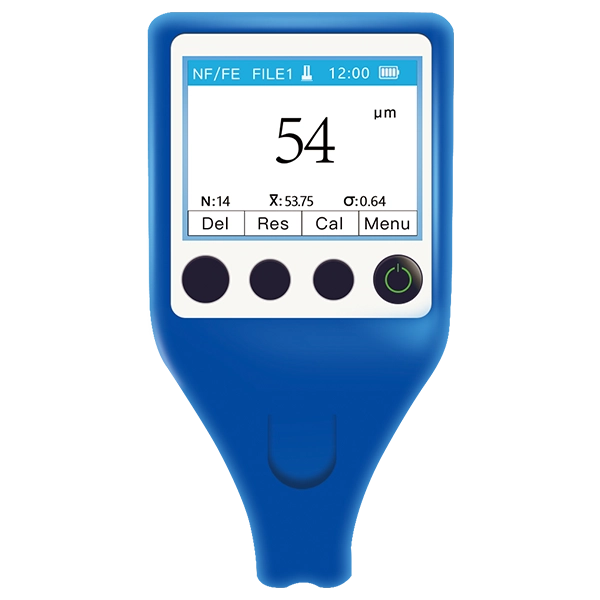

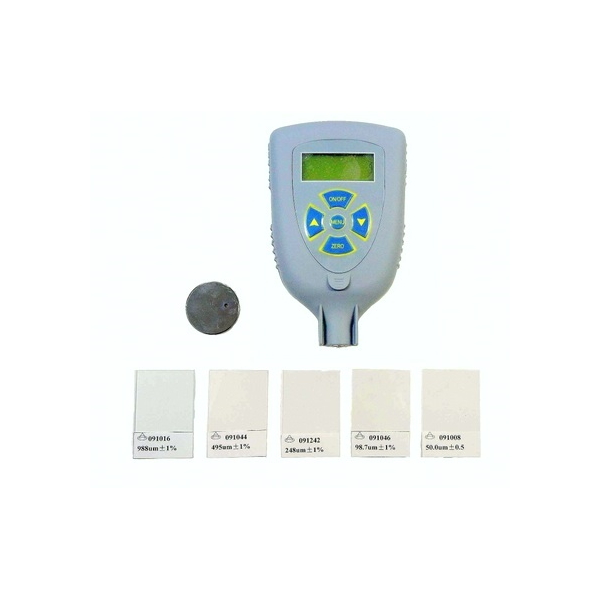

超軽量・コンパクトなポケットサイズの膜厚計
簡単・シンプル操作のベーシックタイプ
シンプルな操作で、どなたでも手軽に膜厚が測れる膜厚計です。
ポケットサイズですが、繰り返し精度が高くおすすめの膜厚計です。
膜厚試験片(校正用フォイル)が付属しています。
モデル | 特徴 | 測定範囲 | 分解能 |
---|---|---|---|
MCT350F | Androidスマホ用の磁気式膜厚計 | 0~1500μm | 0.1μm |
KC-110 | 標準0.1μm、最大0.01μmの超高分解能のデュアル膜厚計 | 0~1500μm | 0.01μm |
KC-210 | 鉄(磁性金属)・非鉄(非磁性金属)の両方に対応したデュアル膜厚計 | 0~1250μm | 1μm |
KC-220 | 鉄(磁性金属)専用の磁気式膜厚計 | 0~1250μm | 1μm |

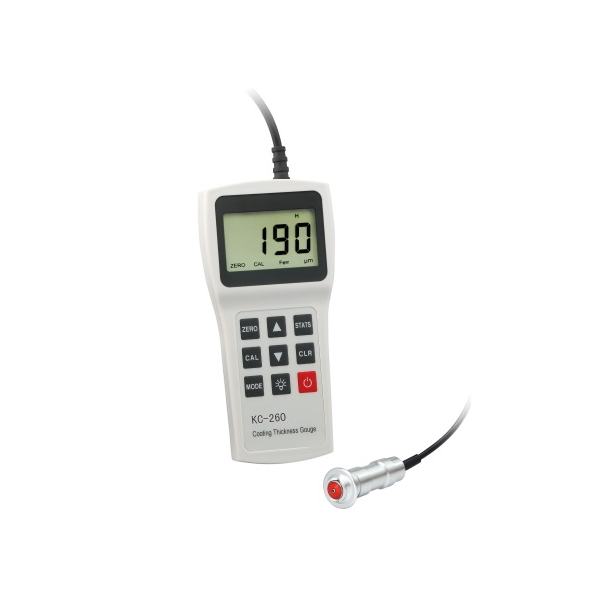

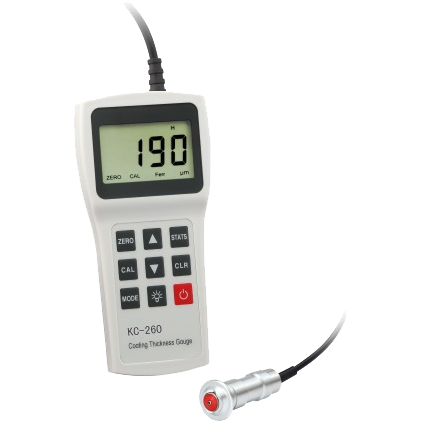

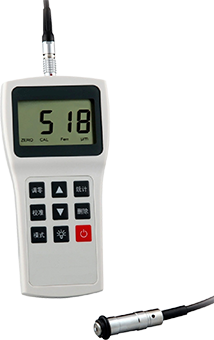

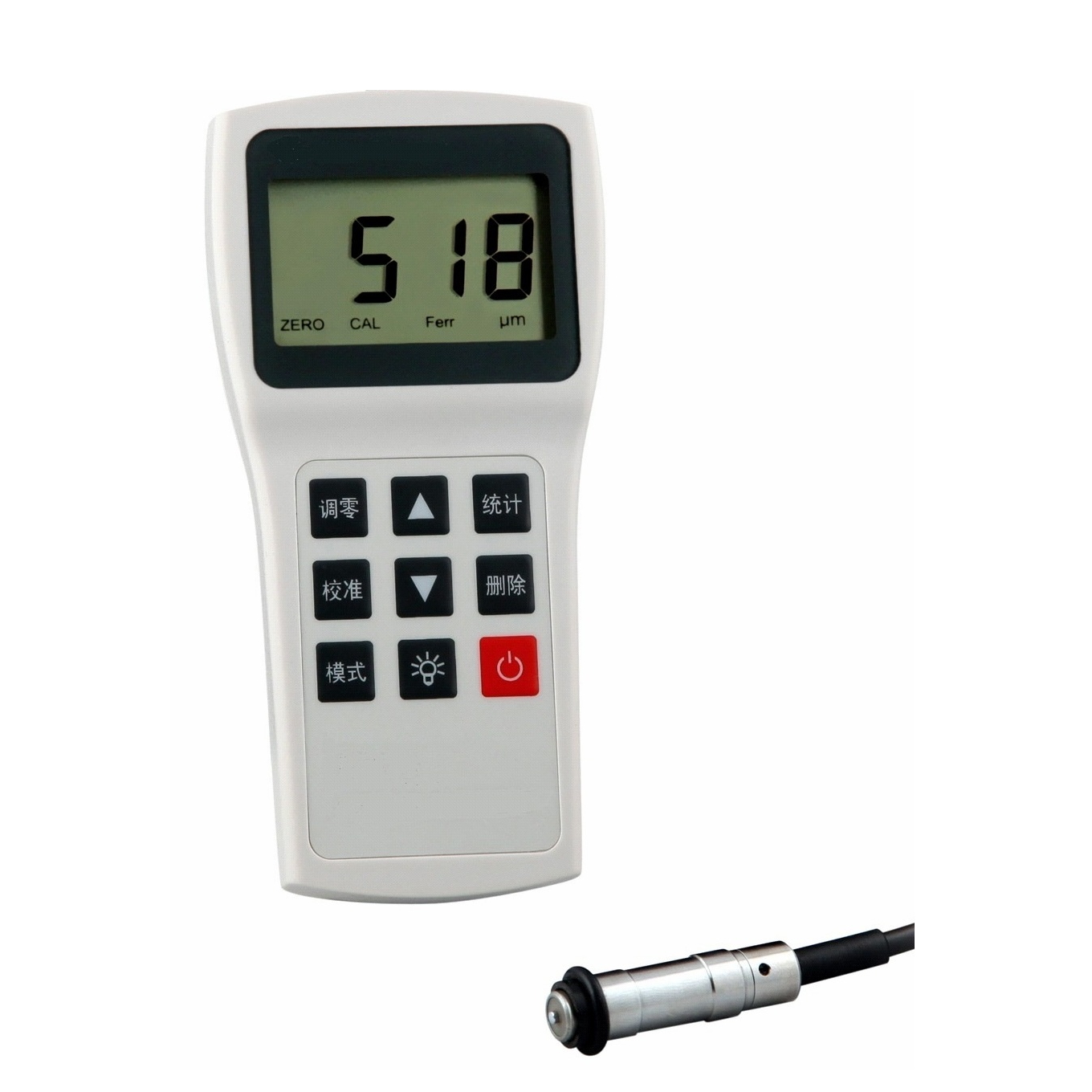

測定し易い、プローブと本体がセパレートタイプの膜厚計
高精度・広い測定範囲・データ保存など充実の機能
0.1μmの高分解能で膜厚を測定できるため、精度が求められる測定に最適です。
膜厚試験片(校正用フォイル)が付属します。
モデル | 特徴 | 測定範囲 | 分解能 |
---|---|---|---|
KC-260F | 鉄(磁性金属)上の膜厚測定用 | 0~3,000μm | 100μm未満:0.1μm 100μm以上:1μm 1,000μm以上:0.01mm |
KC-260N | アルミや銅等の非鉄(非磁性)金属上の膜厚測定用 | 0~2,000μm | |
KC-260FN | 鉄(磁性金属)・非鉄(非磁性金属)の両方に対応 | 0~1,500μm | |
KC-260FH | 鉄(磁性金属)上の膜厚測定用、10mmまで測定可 | 0~10,000μm | 1,000μm未満:1μm 1,000μm以上:10μm |

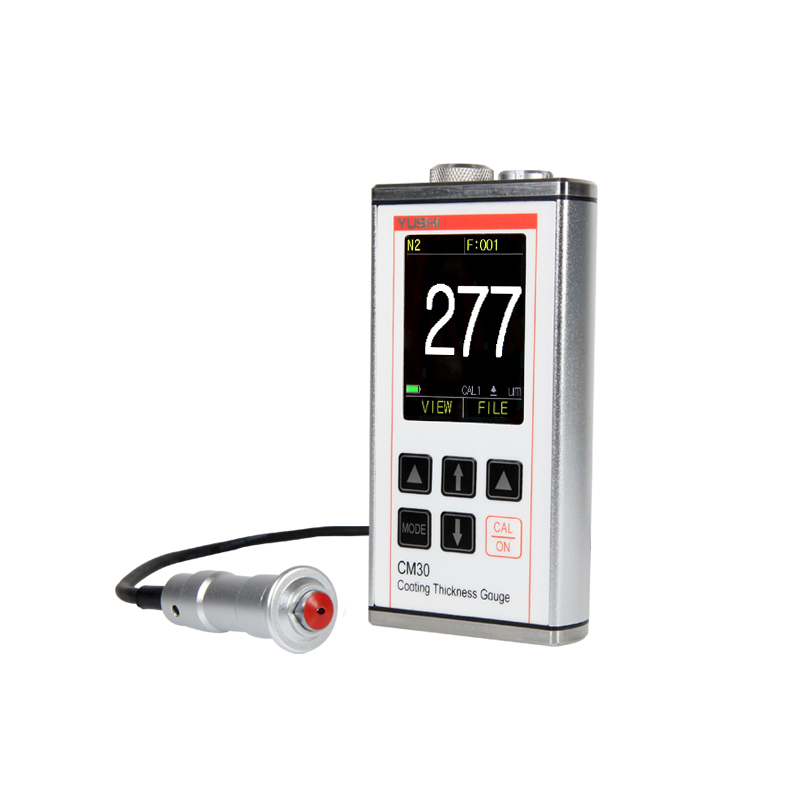

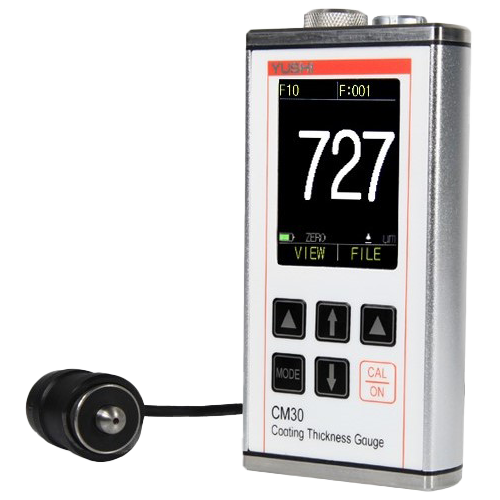

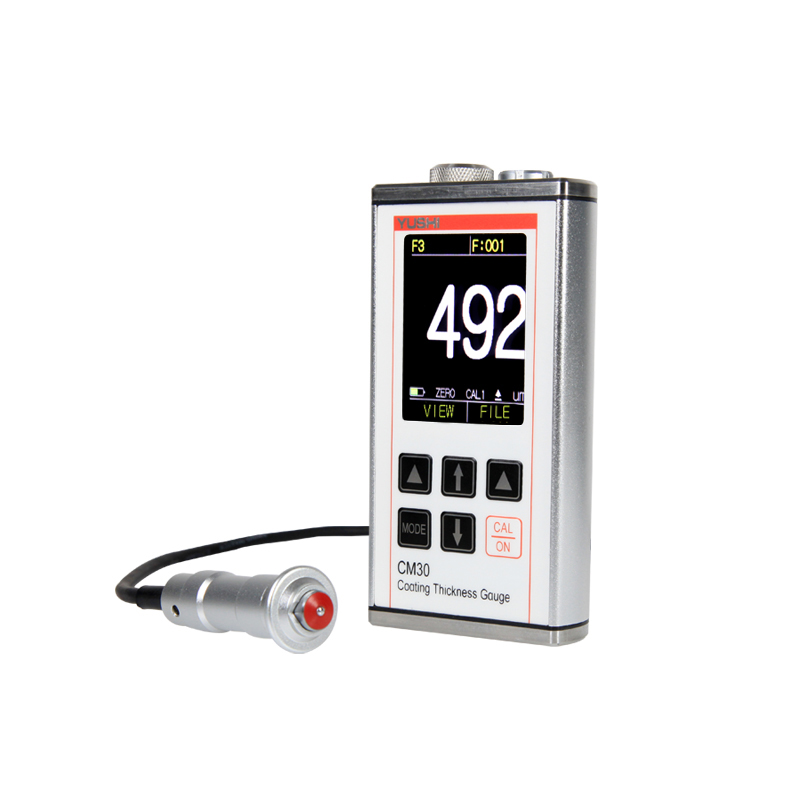

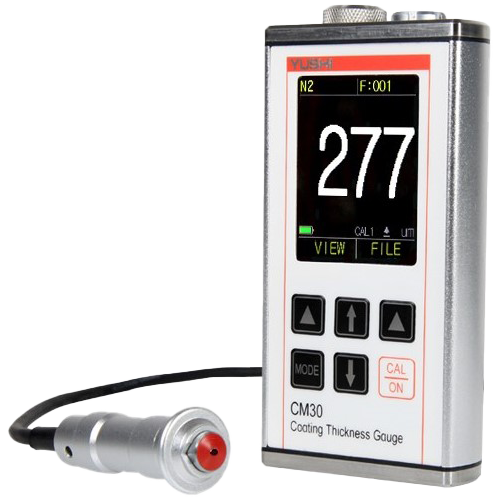

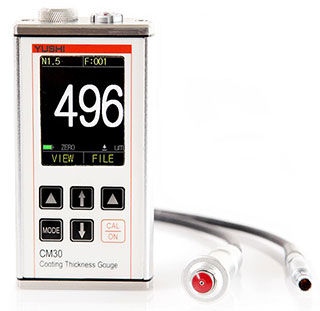

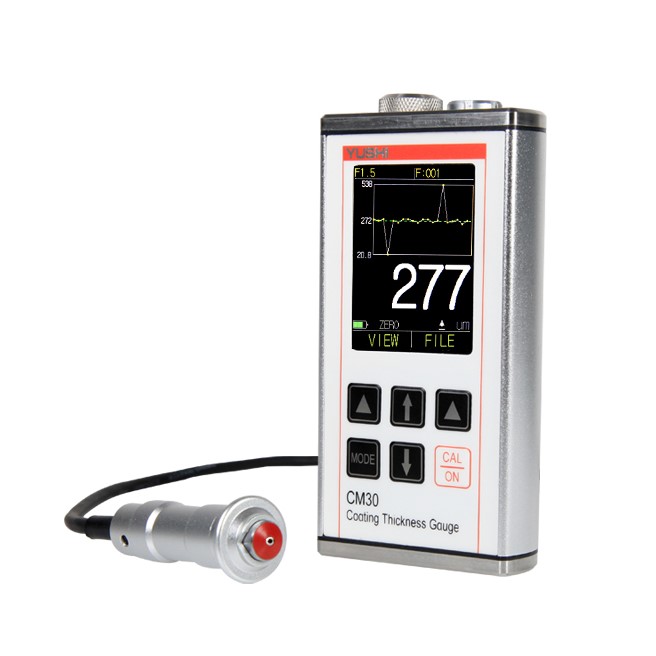

NDTマートで最も高精度な膜厚計
金属ボディ&防塵・防水仕様(IP68)のハイグレードモデル
再現性・応答性に優れた最新の高性能膜厚計。
ハードな環境でも使用できる耐久性と高精度を実現したおすすめの膜厚計です。
モデル | 特徴 | 測定範囲 | 分解能 |
---|---|---|---|
CM30 F | 鉄(磁性金属)上の膜厚測定用 | 0~3,000μm | 100μm未満:0.1μm 100μm以上:1μm 1,000μm以上:0.01mm |
CM30 N | アルミや銅等の非鉄(非磁性)金属上の膜厚測定用 | 0~2,000μm | |
CM30 FN | 鉄(磁性金属)・非鉄(非磁性金属)の両方に対応 | 0~1,500μm | |
CM30 FH | 鉄(磁性金属)上の膜厚測定用、10mmまで測定可 | 0~10,000μm | 1,000μm未満:1μm 1,000μm以上:0.01mm |

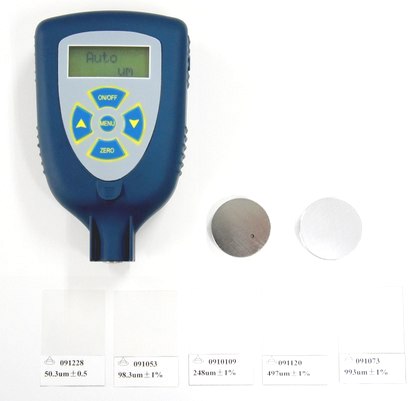

膜厚計の定期校正・性能確認用の膜厚試験片
膜厚計の定期校正は1年に1度の実施を推奨しています。
校正用フォイルは、実際に測定を行う素地(または同材質・厚み)の上にこの試験片を乗せ、使用前の膜厚計の校正に使用します。日常的な膜厚計の性能確認にも使用する事ができます。
測定方式 | 電磁式(鉄用) | ||||
---|---|---|---|---|---|
モデル | KC-220 | KC-260F | CM30F | KC-260FH | CM30FH |
外観 | ![]() |
![]() |
![]() |
![]() |
![]() |
測定範囲 | 0~1,250μm | 0~3,000μm | 0~10,000μm | ||
分解能 | 1μm | 100μm未満:0.1μm 100μm以上:1μm 1mm以上:0.01mm |
1,000μm未満:1μm 1mm以上:0.01mm |
||
統計表示 | 〇 | 〇 | 〇 | 〇 | 〇 |
グラフ表示 | 〇 | 〇 | |||
メモリ | 100件 (PC送信不可) |
△ (統計情報のみ保存) |
200,000件 | △ (統計情報のみ保存) |
200,000件 |
測定方式 | 渦流式(非鉄用) | デュアルタイプ(電磁・渦流式) | |||
---|---|---|---|---|---|
モデル | KC-260N | CM30N | KC-210 | KC-260FN | CM30FN |
外観 | ![]() |
![]() |
![]() |
![]() |
![]() |
測定範囲 | 0~2,000μm | 0~1,250μm | 0~1,500μm | ||
分解能 | 100μm未満:0.1μm 100μm以上:1μm 1mm以上:0.01mm |
1μm | 100μm未満:0.1μm 100μm以上:1μm 1mm以上:0.01mm |
統計表示 | 〇 | 〇 | 〇 | 〇 | 〇 |
グラフ表示 | 〇 | 〇 | |||
メモリ | △ (統計情報のみ保存) |
200,000件 | 100件 (PC送信不可) |
△ (統計情報のみ保存) |
200,000件 |
*測定範囲は、探触子・測定材料・測定面の状態により異なります。
5枚セット
通常2~3週間以内
膜厚計の校正・性能チェック用の膜厚試験片(校正用フォイル)
低価格・お得な5枚セット
¥8,250
膜厚計 定期校正
通常3営業日以内
校正も驚きの低価格!!
膜厚計の校正も、驚きの低価格で行っています。
証明書類付きで、とてもお勧めです。
¥19,800

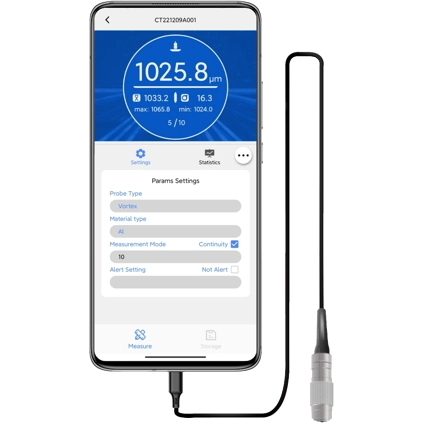

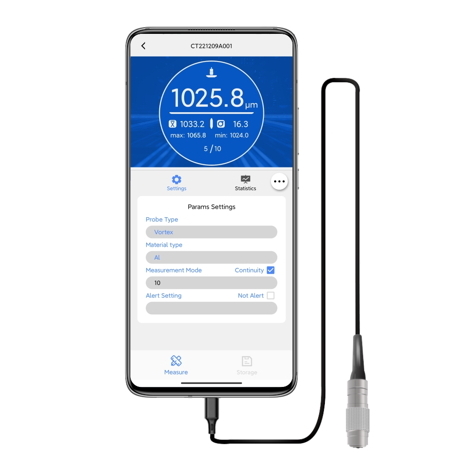

Androidスマホ対応 鉄用
通常2~3週間以内
Androidスマホ用の膜厚計プローブデバイス
わずか40gのプローブを直接スマホに接続
アプリから測定レポート(Excel / PDF)を瞬時に共有可能
0.1μmの高分解能、±(3%+1)μmの高精度
鉄などの磁性金属上の膜厚を誰でも簡単・正確に測定可能
¥42,900
ポケットサイズ 鉄/非鉄用
通常2~3週間以内
ポケットサイズの最新式のデュアル膜厚計
標準0.1μm、最大0.01μmの超高分解能
鉄・非鉄金属を自動で判別し膜厚を測定
電磁式(鉄):±(3%+1)μm、渦流式(非鉄):±(3%+1.5)μm の高精度
校正証明書、検査成績書、トレーサビリティー付き
¥60,500
ポケットサイズ 非鉄用
通常2~3週間以内
超小型!!ポケットサイズの膜厚計
アルミ等の非鉄金属上の塗装の厚みを正確に測定
±(1%+1.5)μmの高精度
誰でも簡単に瞬時に膜厚が測定可能
校正証明書、検査成績書、トレーサビリティー付き
¥70,400
ポケットサイズ 鉄/非鉄用
通常3営業日以内
オンラインストア限定!特別価格 アマゾンギフト券3,000円プレゼント
ポケットサイズのデュアル膜厚計
鉄・非鉄金属を自動で判別、素地の種類を問わず測定可能
渦流式(非鉄):±(1%+1.5)μm、電磁式(鉄):±(1%+1)μmの高精度
※オンラインストア限定品のため、FAX注文は不可です。ショッピングカートからご注文ください。また本製品はポイント付与対象外です。
校正証明書、検査成績書は付属しません。
ご注文いただいた方にアマゾンギフト券3,000円プレゼントキャンペーン実施中!
アマゾンギフト券はEメールでお届けします。
¥71,500
高精度0.1um表示 非鉄用
通常2~3週間以内
アルミ等の非鉄金属上の塗装の厚みを正確に測定
校正証明書、検査成績書、トレーサビリティー付き
アルミなどの非磁性金属に施された被膜厚さを正確に測定します。
誰でも簡単に、瞬時に膜厚が測定可能です。
¥82,500
高精度0.1um表示 鉄用
通常3営業日以内
鉄(磁性金属)上の塗装の厚みを正確に測定
校正証明書、検査成績書、トレーサビリティー付き
鉄などの磁性金属上の膜厚を正確に測定します。
誰でも簡単に、瞬時に膜厚が測定可能です。
¥82,500
ハイグレードモデル 鉄用
通常15営業日以内
オンラインストア限定! 12月23日までの特別価格
ハイグレードモデルの膜厚計がお求めやすくなりました!
鉄(磁性金属)上の塗装の厚みを正確に測定します
グラフ・数値・統計表示の3つの表示モード搭載なので検査結果がとても分かりやすく、使いやすい膜厚計です。
*オンラインストア限定製品のため、FAX注文には対応しません。校正書類は付属しませんが、メーカー発行の検査成績書が付属します。ポイント付与対象外製品です。
¥104,500
高精度0.1um表示 鉄/非鉄用
通常3営業日以内
鉄(磁性金属)・非鉄(非磁性金属)上の塗装の厚みを正確に測定
校正証明書、検査成績書、トレーサビリティー付き
鉄などの磁性金属・アルミなどの非鉄金属上の膜厚を正確に測定します。
誰でも簡単に、瞬時に膜厚が測定可能です。
¥110,000

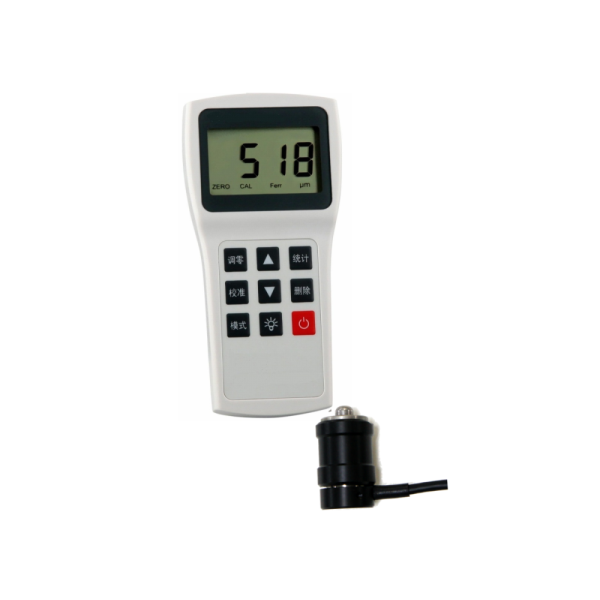

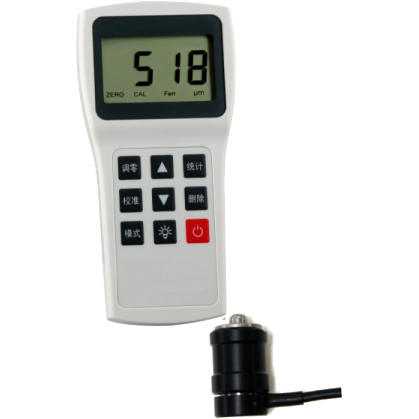

厚物用 鉄用
通常2~3週間以内
鉄(磁性金属)上の塗装の厚みを正確に測定
校正証明書、検査成績書、トレーサビリティー付き
鉄などの磁性金属上の膜厚を正確に測定します。
誰でも簡単に、瞬時に膜厚が測定可能です。
¥126,500
ハイグレードモデル 非鉄用
通常15営業日以内
アルミ等の非鉄金属上の塗膜の厚みを正確に測定
測定精度・応答速度・機能を向上させたハイグレードモデル
非鉄(非磁性)金属上の膜厚を正確に測定
校正証明書・検査成績書・トレーサビリティー付き
¥143,000
ハイグレードモデル 鉄用
通常15営業日以内
鉄(磁性金属)上の塗装の厚みを正確に測定
測定精度・応答速度・機能を向上させたハイグレードモデル
誰でも簡単に正確な膜厚測定が可能
校正証明書・検査成績書・トレーサビリティー付き
¥143,000
ハイグレードモデル 鉄/非鉄用
通常15営業日以内
測定精度・応答速度・機能を向上させたハイグレードモデル
鉄または非鉄上の膜厚測定に対応するデュアル膜厚計
簡単に高精度の膜厚測定が可能
校正証明書、検査成績書、トレーサビリティー付き
¥165,000
ハイグレードモデル 鉄用・厚物用
2~3週間程度
測定精度・応答速度・機能を向上させたハイグレードモデル
10mmまでの厚物に対応する磁性金属(鉄)用の膜厚測定
厚物の塗膜を、簡単・正確に測定
校正証明書、検査成績書、トレーサビリティー付き
¥192,500
