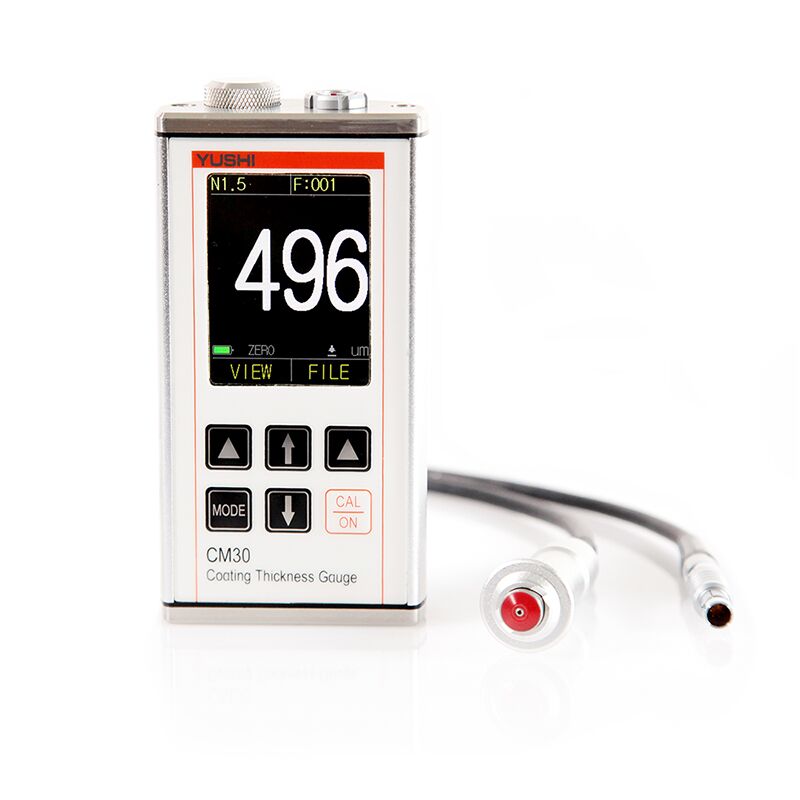

デュアル膜厚計(0-1.5mm)
ハイグレードモデル 鉄/非鉄用

型番 CM30FN
価格 150,000円(税込 165,000円)
7,500ポイント(円分)

通常15営業日以内

  • 校正証明書付属
  • 検査成績書付き
  • 1年保証
  • デモ機あり

測定精度・応答速度・機能を向上させたハイグレードモデル
鉄または非鉄上の膜厚測定に対応するデュアル膜厚計

簡単に高精度の膜厚測定が可能
校正証明書、検査成績書、トレーサビリティー付き

数量
カートに追加しました。
カートへ進む

FEATURE 特長

  • 最新設計のハイグレード膜厚計
  • グラフ・数値・統計表示の3つの表示モード
  • 100μm未満は0.1μmの高分解能、1,500μm(1.5mm)までの広い測定範囲
  • 上限・下限のアラーム設定機能(異常値の警告表示)
  • 安価なプラスチックではなく金属ボディを採用、女性の手にも収まる小型サイズ
  • ワンランク上のIP68の防塵・防水性能
  • 4種類のプローブに対応
  • 200ファイル(200,000件)のデータロガー
  • 校正証明書と保証書付き

動画

【製品紹介】

最新設計のハイグレード膜厚計

  • 精度・機能・外観を高次元で実現したハイグレードモデル
  • 従来機種に比べ測定(応答)時間を1/2以下に短縮
  • 大きく見やすい高解像度ディスプレイ(320×240)
  • プローブ劣化による精度の悪化を補正する最大49点の校正機能
  • 4種類の異なるプローブに対応
  • 便利な測定値の自動保存機能

グラフ・数値・統計表示の3つの表示モード

数値表示の写真
数値表示

グラフ表示の写真
グラフ表示

統計表示の写真
統計表示
(最大・最小・測定回数、標準偏差等)

100μm未満は0.1μmの高分解能、1,500μm(1.5mm)までの広い測定範囲

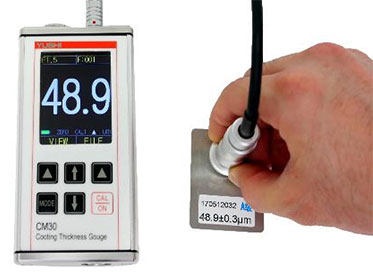

計測中の写真

1,500μm(1.5mm)までの膜厚測定の写真
1,500μm(1.5mm)までの膜厚測定が可能

上限・下限のアラーム設定機能(異常値の警告表示)

異常値は赤色の写真
異常値は赤色で表示

グラフ表示の写真
グラフ表示(異常値を赤点で表示)

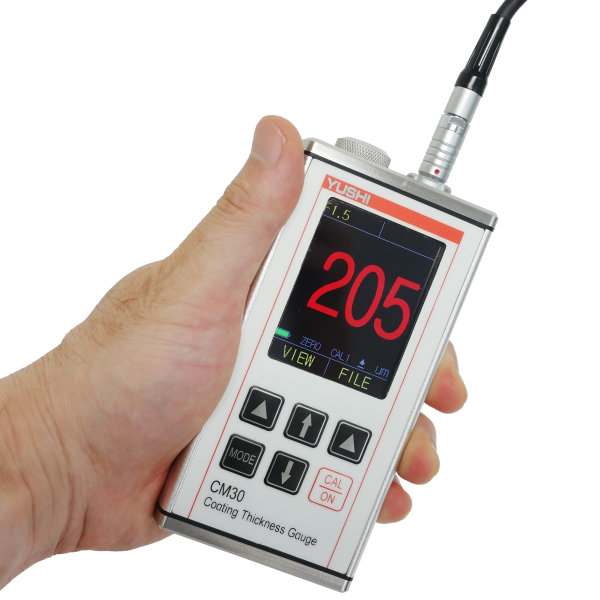

安価なプラスチックではなく金属ボディを採用、女性の手にも収まる小型サイズ

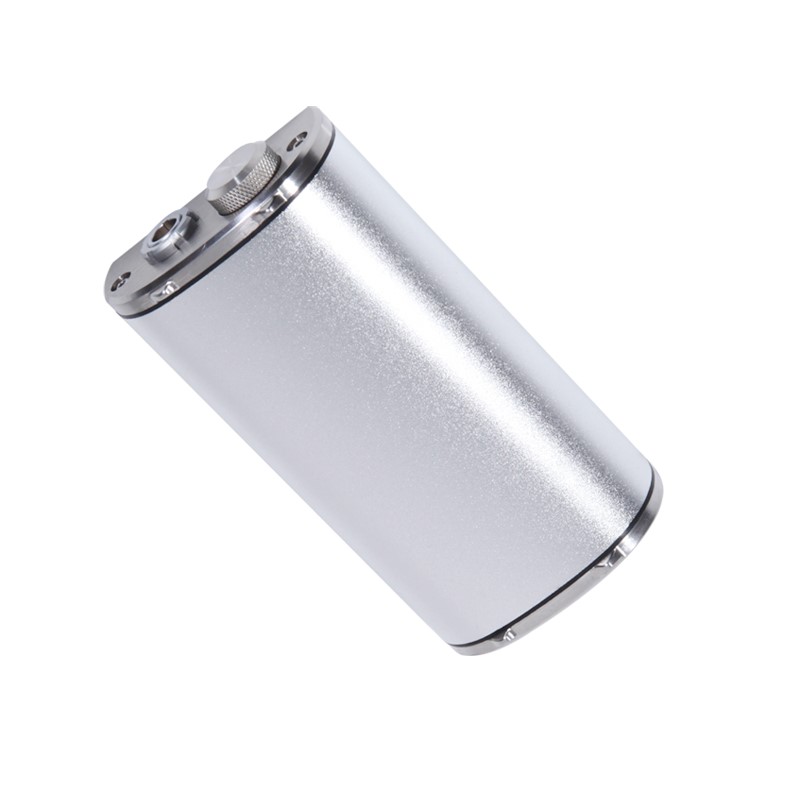

アルミニウムハウジングの写真
新規に設計したアルミニウムハウジング

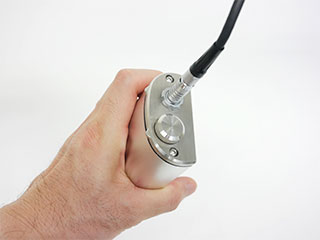

裏側は曲面に加工の写真
握りやすさを追求するために、裏側は曲面に加工

ワンランク上のIP68の防塵・防水性能

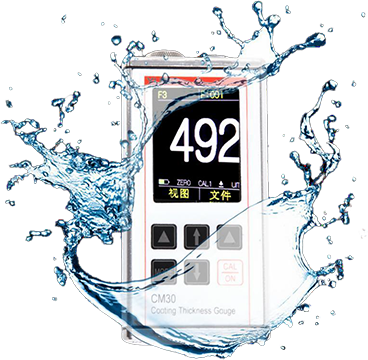

防塵・防水性能の写真

4種類のプローブに対応

F3の写真 N2の写真 FN1.5の写真 FN10の写真
モデル F3 N2 FN1.5 FN10
測定方式 電磁式(鉄用) 渦流式(非鉄用) 電磁・渦流式(デュアル) 電磁式(鉄用)
測定範囲 0~3,000μm 0~2,000μm 0~1,500μm 0~10,000μm

200ファイル(200,000件)のデータロガー

自動保存の写真
測定値は内蔵メモリに自動保存

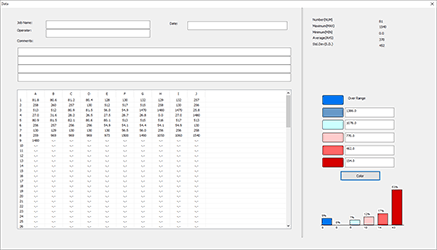

データ転送の写真
付属のソフトウェア(Windows10用)で測定値をPCに転送

校正証明書と保証書付き

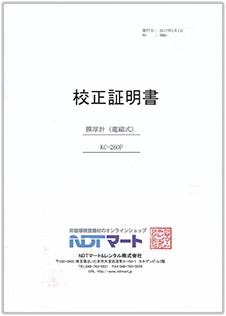

校正証明書の写真

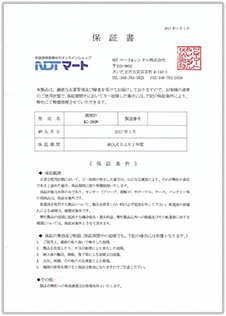

保証書の写真

用途

  • 磁性金属上の非磁性被膜の測定
    素地:鉄等の磁性金属
    被膜:塗装、ライニング、メッキ(電解ニッケルメッキは除く)、ニス、エナメル、クロム等の非磁性被膜

  • 非磁性金属上の絶縁被膜の測定
    素地:アルミ、銅などの非磁性金属
    被膜:塗装、ライニング、陽極酸化被膜、プラスチック、ゴム等の絶縁性被膜

SPECIFICATION 仕様

モデル CM30FN
測定方式 デュアル式(電磁式・渦流式)
測定範囲 0~1,500μm
分解能 100μm未満:0.1μm、100μm以上:1μm 1,000μm以上:0.01mm
精度 零点校正実施時:±(2%H+2)μm、2点校正実施時:±(1%H+2)μm
最小素地厚さ 0.5mm
最小測定範囲 φ20mm
最小曲面(半径、凸面) 5mm
表示 グラフ、数値、統計(平均、最大、最小、標準偏差)
動作温度範囲 -10~50℃
IP等級 IP68(防塵・防水)
電源 単3アルカリ電池×2本(約20時間動作)
寸法 121.5 × 63.5 × 31.5mm
重さ 約317g(電池・プローブは含まない)
適合規格 【電磁式】
JIS K5600-1-7、JIS H0401、JIS H8401、JIS H8501、JISH8641、
ISO 2178、ASTM D7091、ASTM E376、ASTM D1186
【渦流式】
JIS K5600-1-7、JIS H8501、JISH8680-2、
ISO2360、ASTM D7091、ASTM E376、ASTM D1400、ASTM B244

ACCESSORIES 付属品

  • ゼロ点校正試験片
  • 膜厚試験片(校正用フォイル)×3枚
    公称厚さ:50μm、500μm、1,000μm
  • 単3電池×2本
  • 専用ソフトウェア・USBケーブル
  • キャリングケース
  • 取扱説明書(和文)
  • 校正証明書、検査成績書、トレーサビリティー体系図
  • 保証書(1年保証)

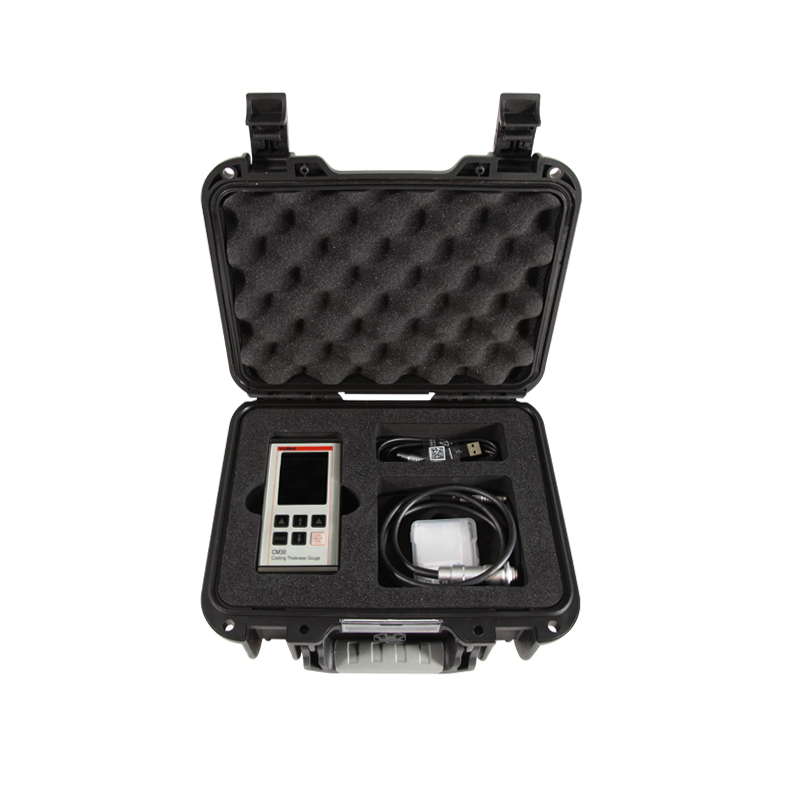

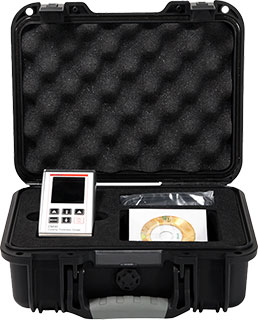

付属品の写真
