超音波厚さ計は、測定物の片側にセンサー(探触子・プローブ)をあてるだけで厚さを測定することができる装置です。ノギスやマイクロメーターでは測定できない配管や板の中央部も、切断することなく簡単に測定することができます。主に、タンクやポール、配管など外観から発見が困難な内側の減肉状況の確認や、工場での部品加工後の厚さ確認に、超音波厚さ計が使用されています。
NDTマートでは、一般・腐食検査用(分解能:0.01mm)と、精密検査用(分解能:0.001mm)の2種類の超音波厚さ計を取り扱っています。また簡易タイプからスルーペイントやAスコープ搭載モデルまで、自信をもっておすすめできる幅広いラインナップを取り揃えています。2年保証で校正証明書も付属、経験豊富なスタッフが親切・丁寧にサポートしますので、初めての方も安心してご使用いただけます。お気軽にお問合せください。
More
<超音波厚さ計の種類>
超音波厚さ計は、汎用超音波厚さ計、表示器付き超音波厚さ計、精密超音波厚さ計に分類されます。
汎用超音波厚さ計とは、測定結果を数値でのみ表示する小型のシンプルな厚さ計で、最も使用されている超音波厚さ計です。測定範囲が広く、腐食による減肉検査から部品の加工精度の確認まで、幅広い用途で使用できます。NDTマートの厚さ計では、「KT-3シリーズ」が該当します。
表示器付き超音波厚さ計とは、汎用超音波厚さ計に超音波探傷器同様のAスコープのモニター機能が付加した厚さ計で、測定値を数値だけでなくエコー(波形)で確認できるため、腐食部の測定や異常値が表示された場合、詳しい測定状況を確認することができます。NDTマートの厚さ計では「UM-4/5シリーズ」が該当します。
精密超音波厚さ計とは、通常の厚さ計では測定が困難な、1mm以下の厚さを測定できる厚さ計です。0.001mmの分解能で表示可能なため、高精度な測定が可能です。「KT-350」および「PM-5シリーズ」が該当します。
<測定方式について>
厚さ測定に用いるエコーにより3種類の測定方式があります。
①ゼロ点・第1回底面エコー方式(パルスエコー)
②多重エコー方式(スルーペイント/エコーエコー/マルチエコー)
③表面エコー・第1回底面エコー方式(インターフェースエコー)
①零点・第1回底面エコー方式(パルスエコー)
ゼロ点と、第一回底面エコー*1の時間差から厚さを求める方式です。測定範囲が広く、接触面の裏側が腐食している場合でも測定できます。
②多重エコー方式(スルーペイント/エコーエコー/マルチエコー)
第一回底面エコー以降の2つのエコーの間隔から厚さを求める方式です。塗装してある場合でも素地(母材)のみの厚さを測定することができます。ただし、裏面が腐食している場合、正しい厚さが表示されないため注意が必要です。
③表面エコー・第1回底面エコー方式(インターフェースエコー)
試験体の表面エコー*2と第一回底面エコーの間隔から厚さを求める方式です。
遅延材付き一振動子探触子で測定する際に使用される方式です。遅延材付き一振動子探触子では、二振動子探触子では測定が難しい、1mm以下の測定も可能です。
*1 第一回底面エコー:1回目に測定物の底面に反射し戻ってきたエコー
*2 表面エコー:測定物の表面で反射し戻ってきたエコー
<主な用途>
安心の校正証明書付き NDTマートの厚さ計
簡単な操作・優れた性能で初めての方に圧倒的人気

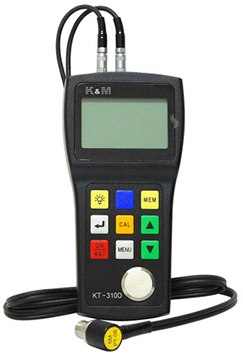

初心者におすすめの超音波厚さ計
エントリーモデルながら、音速調整や2点校正・アラーム機能を搭載。精度の高い測定が可能。
さらにKT-300Dと310Dには、塗装の上から母材の厚さのみを測定するスルーペイントモードも搭載。
モデル | KT-300 | KT-300D | KT-310 | KT-310D |
---|---|---|---|---|
分解能 | 0.1mm | 0.1mm/0.01mm | ||
測定範囲 | 0.8~200mm | 0.8~250mm | ||
スルーペイント | - | ○ | - | ○ |
豊富な機能! スナップショット波形、3段階の感度調整、最大・最小値表示
15万円を切るコストパフォーマンスに優れたおすすめの厚さ計
スナップショット波形により底面エコーを確認できるため、信頼性の高い測定が可能です。
3段階の感度調整により、表示値が安定しない場合にも対応可能です。
モデル | UM-4 | UM-4D | UM-4DL |
---|---|---|---|
測定範囲 | 0.8~275mm | ||
スルーペイント | - | ○ | ○ |
メモリ | - | - | ○ |

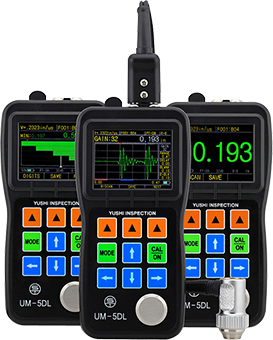

厚さ測定の可能性を広げる多彩な機能 & 最高の性能

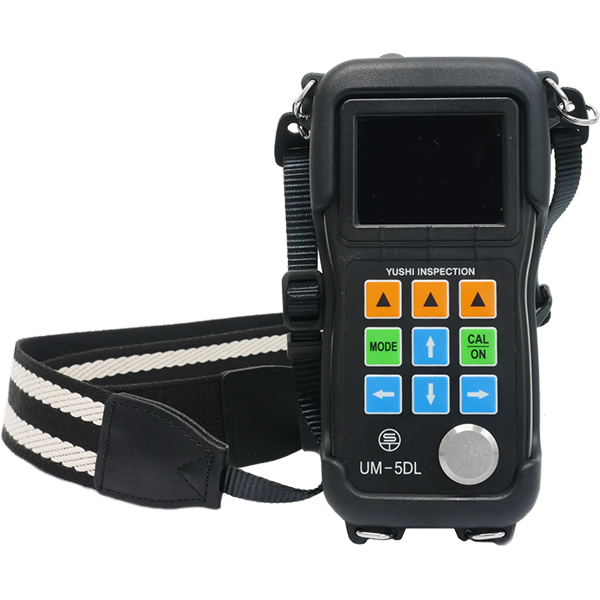

ヘビーユーザーやプロにおすすめの超音波厚さ計のフラグシップモデル
リアルタイム波形表示と感度・ゲート調整により、通常の厚さ計では困難な厚物の鋳物やFRP等も、測定が可能です。
*表面状態や組成、厚さ等により測定できない場合もあります。事前にお問い合わせください。
モデル | UM-5 | UM-5D | UM-5DL |
---|---|---|---|
測定範囲 | 0.8~500mm | ||
スルーペイント | - | ○ | ○ |
メモリ | - | - | ○ |
シンプル操作で、初めての方に最適
0.001mmの高分解能 & 厚さ0.15mmから測定可
通常の厚さ計では測定できなかった1mm以下の薄物測定が可能です。
スルーペイントや2点校正機能等も搭載しています。

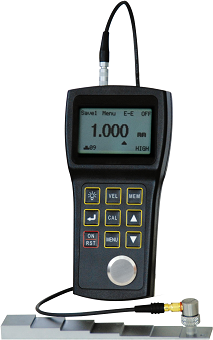

精密厚さ計のフラグシップモデル
新機能のマルチエコーモードにより、圧倒的な高精度を達成
従来機種(KT-350)よりも大幅に測定精度を向上。薄物を高精度で測定したい方におすすめ。
リアルタイム波形表示(A・Bスコープ)に加え、最大9つの底面エコーから厚さを表示するマルチエコーを搭載。
モデル | PM-5 | PM-5DL |
---|---|---|
測定範囲 | 0.25~27mm | |
スルーペイント | 0.25~13.5mm | |
マルチエコー | 0.25~9mm | |
メモリ | - | ○ |
モデル | KT-300 | KT-300D | KT-310 | KT-310D |
---|---|---|---|---|
価格(税別) | 65,000円 | 82,000円 | 80,000円 | 98,000円 |
外観 | ![]() |
|||
分解能 | 0.1mm | 0.1 / 0.01mm | ||
測定範囲 | 0.8~200mm | 0.8~250mm | ||
塗装の上からの 母材厚さ測定範囲 |
- | 3〜20mm | - | 3〜20mm |
測定値保存 | 500件(PCへの出力不可) |
モデル | UM-4 | UM-4D | UM-4DL | UM-5 | UM-5D | UM-5DL |
---|---|---|---|---|---|---|
価格(税別) | 120,000円 | 130,000円 | 140,000円 | 200,000円 | 220,000円 | 260,000円 |
外観 | ![]() |
![]() |
||||
分解能 | 0.1 / 0.01mm | 0.1 / 0.01mm | ||||
測定範囲 | 0.8~275mm | 0.8~500mm | ||||
塗装の上からの 母材厚さ測定範囲 |
- | 2.5~25mm | - | 2~30mm | ||
波形表示 | Aスコープ(スナップショット) | Aスコープ・Bスコープ | ||||
測定値保存 | - | 100,000件 | - | 100,000件 |
モデル | KT-350 | PM-5 | PM-5DL |
---|---|---|---|
価格(税別) | 220,000円 | 348,000円 | 365,000円 |
外観 | ![]() |
![]() |
|
分解能 | 0.1 / 0.01 / 0.001mm | 0.01 / 0.001mm | |
測定範囲 | 0.15~20mm | 0.25~27mm | |
波形表示 | - | Aスコープ・Bスコープ | |
測定値保存 | 500件(PCへの出力不可) | - | 100,000件 |

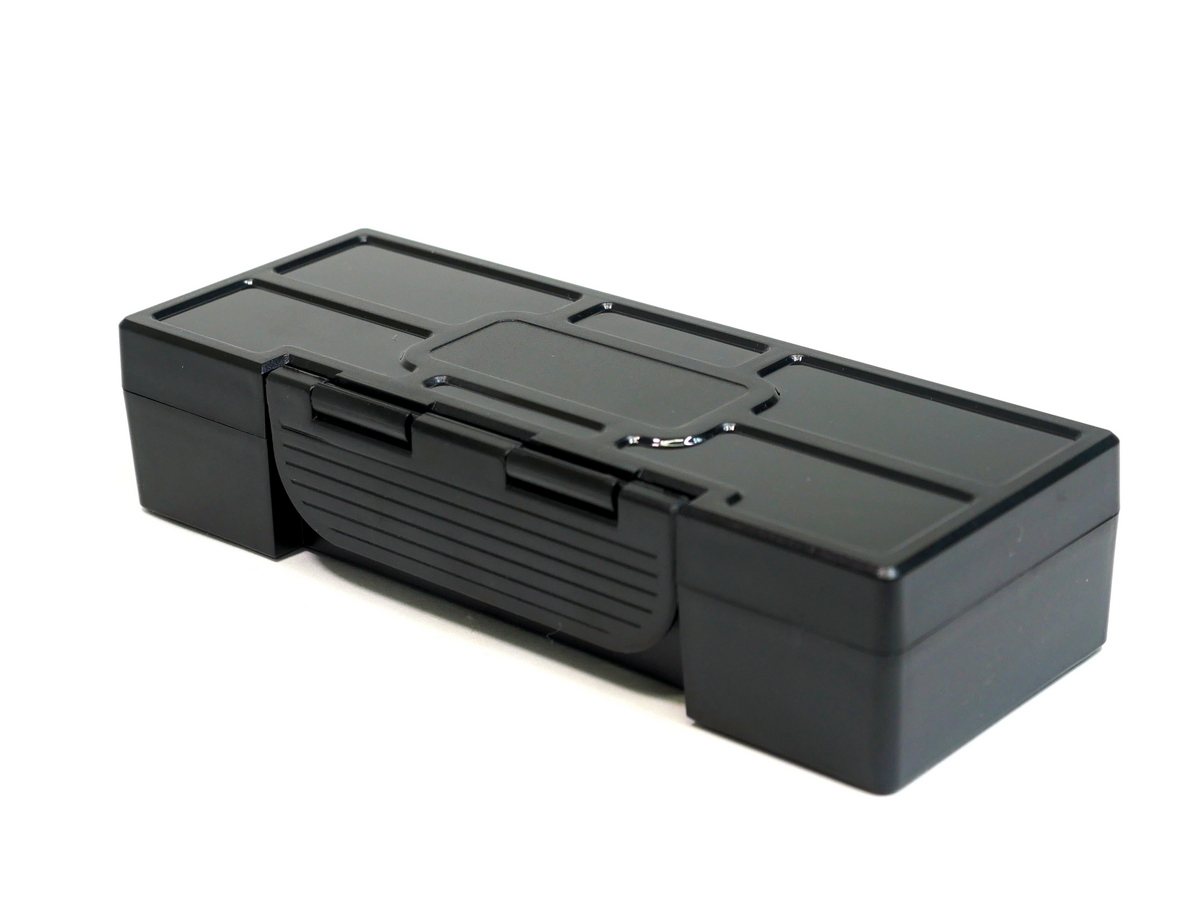

KY-BLK4・5専用ケース
通常当日出荷(12時までのご注文)
汚れや埃、衝撃から試験片を守るケース
対比試験片 KY-BLK4、KY-BLK5A、KY-BLK5B専用
¥1,100
KM-BLK10専用木箱
通常2~3週間以内
汚れや埃、衝撃から試験片を守るケース
対比試験片 KY-BLK10C、KY-BLK10D専用
¥3,080

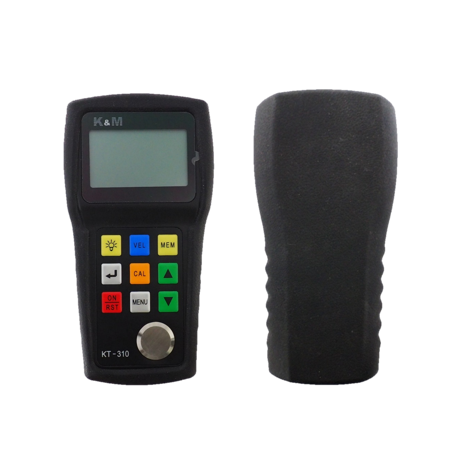

ラバーケース KT-3シリーズ用
通常当日出荷(12時までのご注文)
汚れや埃、衝撃から厚さ計を守るラバーケース
KT-300、KT-300D、KT-310D、KT-350専用
¥7,700
対比試験片 1~5段 定期検査
通常4営業日程度
対比試験片(1~5段)の定期検査
対比試験片(1~5段)の定期検査を行います。
¥11,000
対比試験片 6~10段 定期検査
通常4営業日程度
対比試験片(6~10段)の定期検査
対比試験片(6~10段)の定期検査を行います。
¥16,500

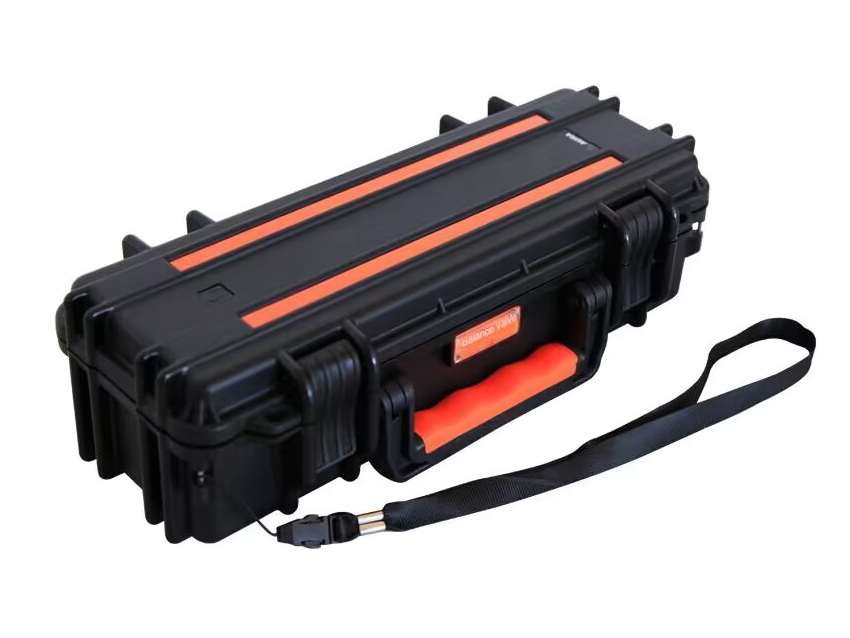

プロテクトケース
通常当日出荷(12時までのご注文)
汚れや埃、衝撃から厚さ計を守るプロテクトケース
UM-4、UM-5、PM-5、KH-180シリーズ専用
¥18,700
RB-T 0.8~2mm 20角×4段
通常3営業日以内
超音波厚さ計の測定下限の確認に最適な4段の階段状試験片
NDTマートならではのお求めやすい価格でご提供!
厚さ計の性能確認や音速の調整にも使用できます。
*検査成績書が付属します。ケースは別売りです。JIS Z 2355-2:2016 附属書JA に規定されているRB-Tではありません。
¥18,700

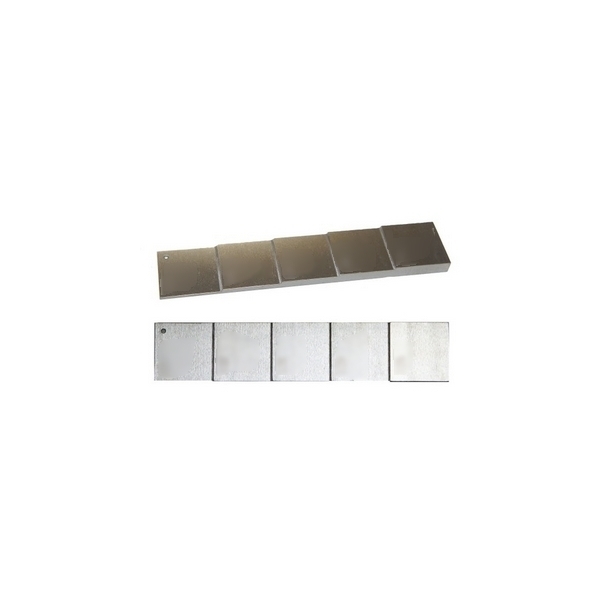

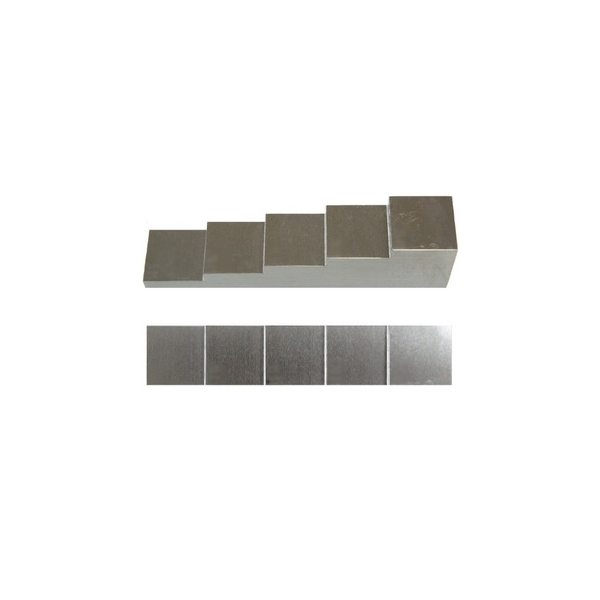

RB-T 1~5mm 20角×5段
通常3営業日以内
超音波厚さ計の校正や性能チェックに最適な5段の階段状試験片
*超音波厚さ計と同時に購入してください。(セット割引)
¥18,810
RB-T 5~25mm 20角×5段
通常3営業日以内
超音波厚さ計の校正や性能チェックに最適な5段の階段状試験片
*超音波厚さ計と同時に購入してください。(セット割引)
¥19,800

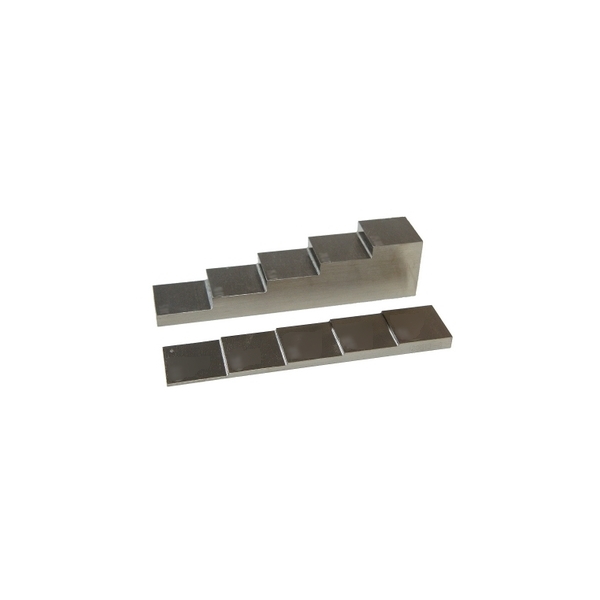

RB-T 1~5mm 20角×5段
通常3営業日以内
超音波厚さ計の校正や性能確認に最適な、5段の階段状の試験片です。
NDTマートならではの低価格で提供します。
*検査成績書が付属します。ケースは別売りです。
¥20,900
RB-T 5~25mm 20角×5段
通常3営業日以内
超音波厚さ計の校正や性能確認に最適な、5段の階段状の試験片です。
NDTマートならではの低価格で提供します。
*検査成績書が付属します。ケースは別売りです。
¥22,000
精密厚さ計 定期校正
通常4営業日程度
精密検査用 超音波厚さ計の校正
校正証明書、検査成績書、トレーサビリティー体系図が付属
¥22,000 ~ ¥44,000
超音波厚さ計 定期校正
通常4営業日程度
探触子ごとに検査を実施しますので、探触子2本目から+10,000円(税別)頂戴します。
¥22,000 ~ ¥44,000

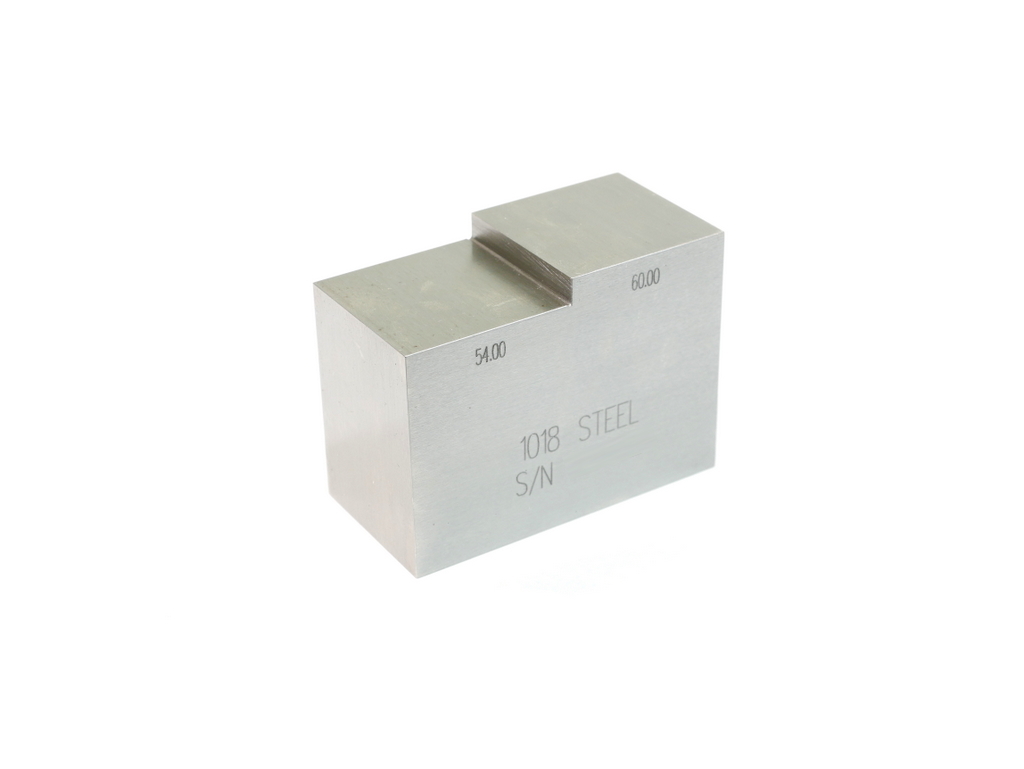

RB-E 54~60mm 40角×2段
通常2~3週間以内
54・60mmの対比試験片(RB-E )です。
超音波厚さ計の校正や性能確認に最適な8段の階段状の試験片です。
超音波厚さ計の校正や性能確認に最適な2段の階段状の試験片です。
*検査成績書とケースが付属します。
¥27,500

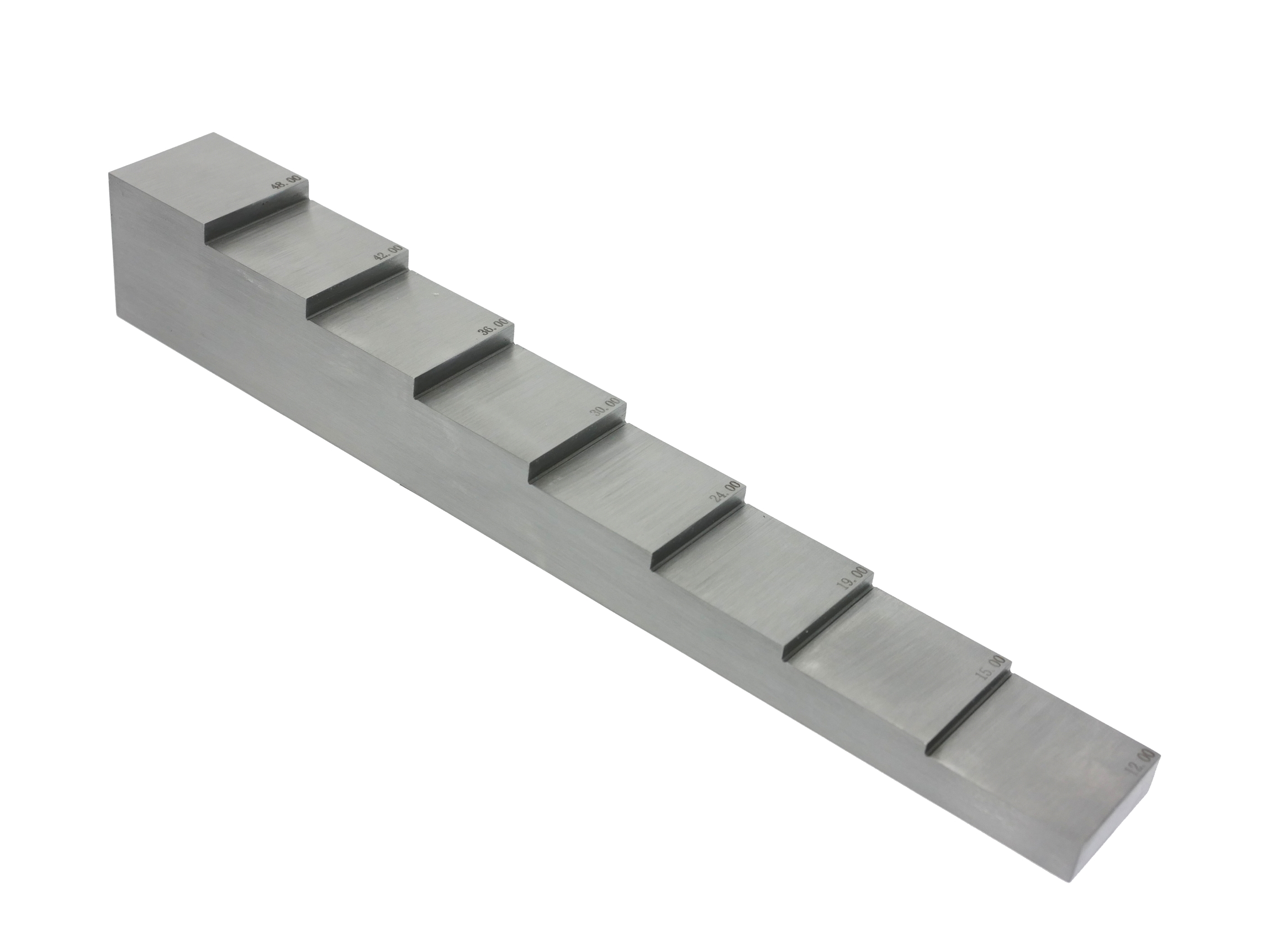

RB-E 12~48mm 40角×8段
通常2~3週間以内
12〜48mmの対比試験片(RB-E )です。
超音波厚さ計の校正や性能確認に最適な8段の階段状の試験片です。
超音波厚さ計の校正や性能確認に最適な8段の階段状の試験片です。12~48mmの範囲をカバーします。
*検査成績書とケースが付属します。
¥33,000

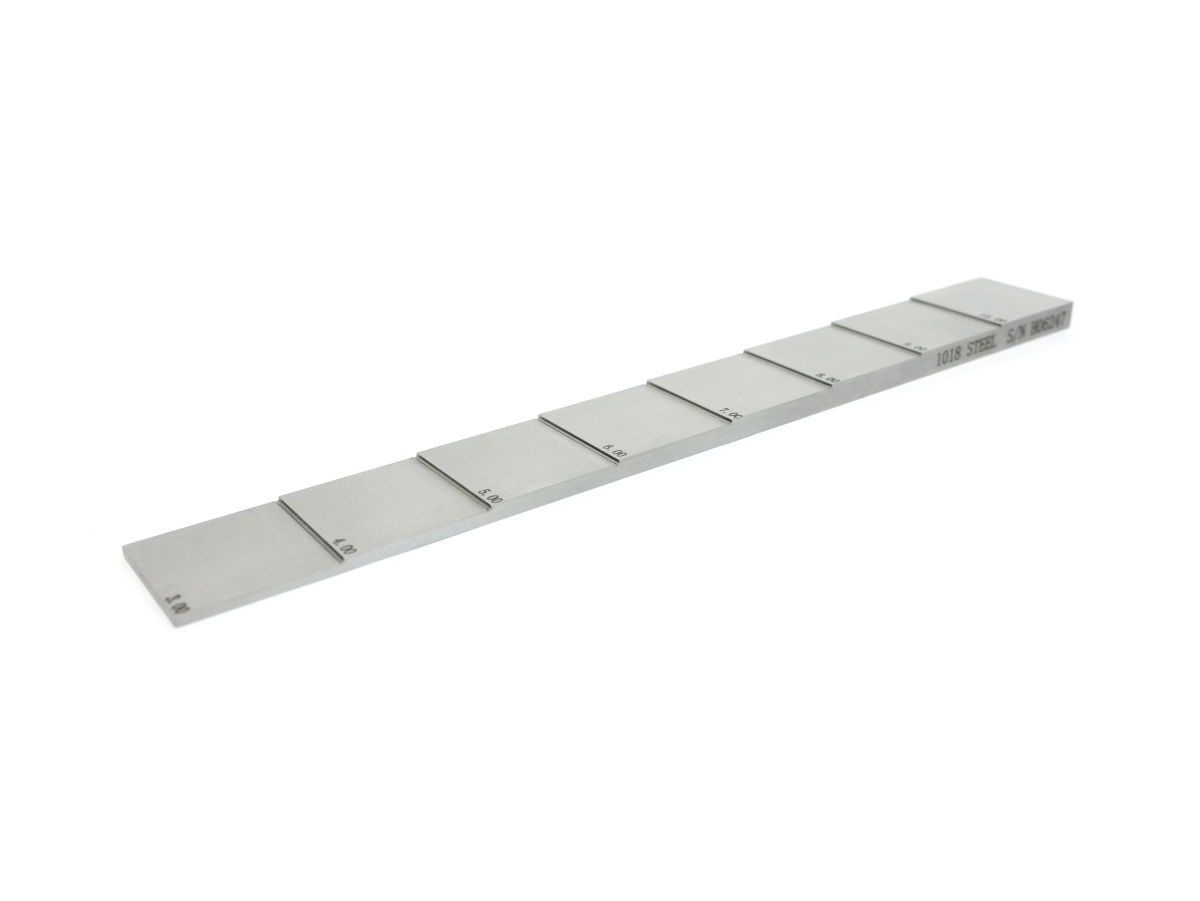

RB-E 3~10mm 40角×8段
通常2~3週間以内
3〜10mmの対比試験片(RB-E )です。
NDTマートならではの価格でご提供します。
超音波厚さ計の校正や性能確認に最適な8段の階段状の試験片です。
*検査成績書とケースが付属します。
¥33,000

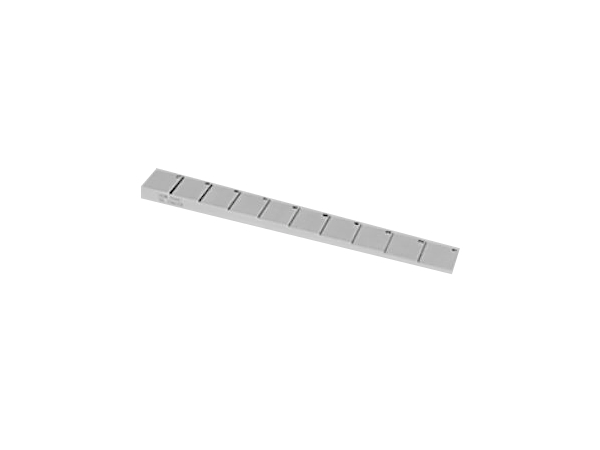

RB-T 1~10mm 20角×10段
通常2~3週間以内
20角×10段(20×200mm)の対比試験片
持ち運びに適した小型サイズ
超音波厚さ計の校正・性能確認用、厚さ1~10mmの10段試験片
*検査成績書が付属します。ケースは別売りです
¥33,000

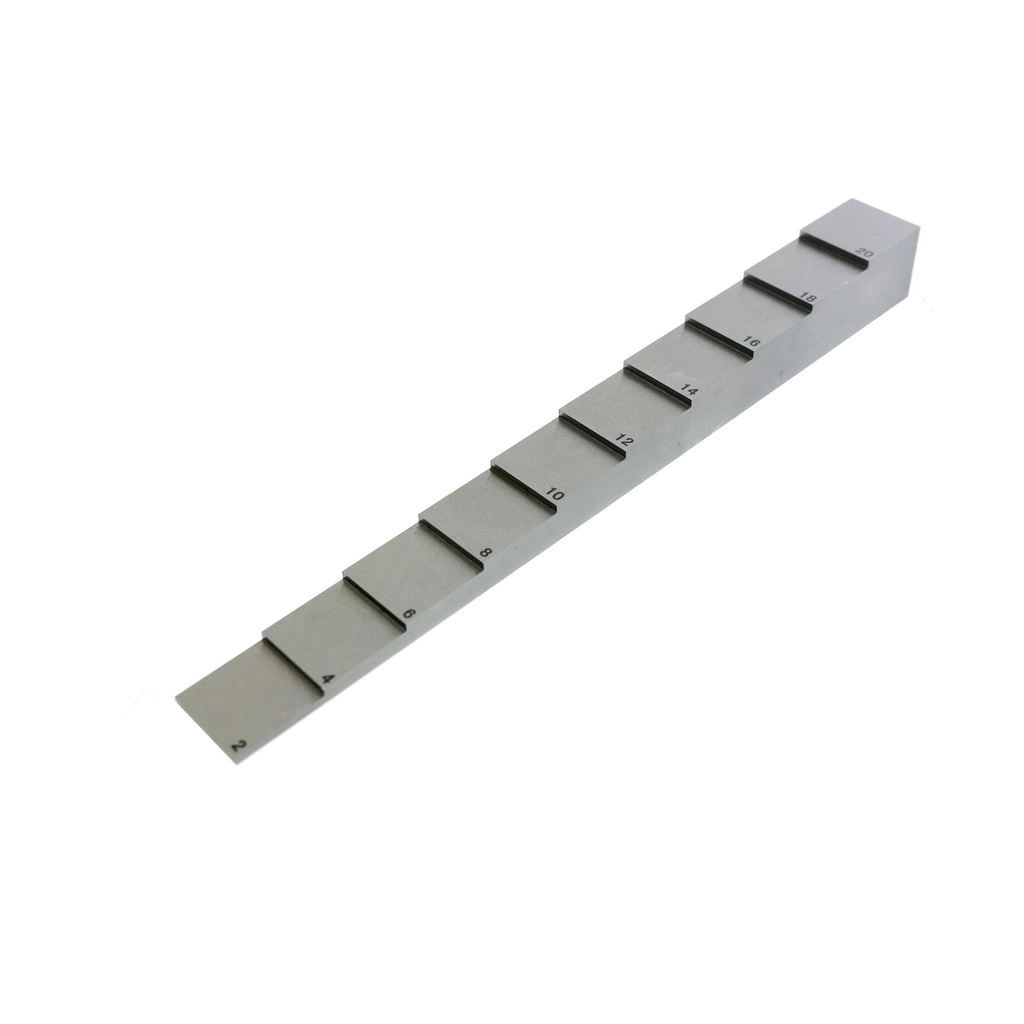

RB-T 2~20mm 20角×10段
通常2~3週間以内
20角×10段(20×200mm)の対比試験片
持ち運びに適した小型サイズ
超音波厚さ計の校正・性能確認用、厚さ2~20mmの10段試験片
*検査成績書が付属します。ケースは別売りです
¥34,100
RB-T 2個セット
通常3営業日以内
超音波厚さ計の校正や性能チェックに最適な、階段状の試験片です。
厚さの異なる2つの試験片がセットになった、お得なセットです。
*検査成績書が付属します。ケースは別売りです。
¥37,400

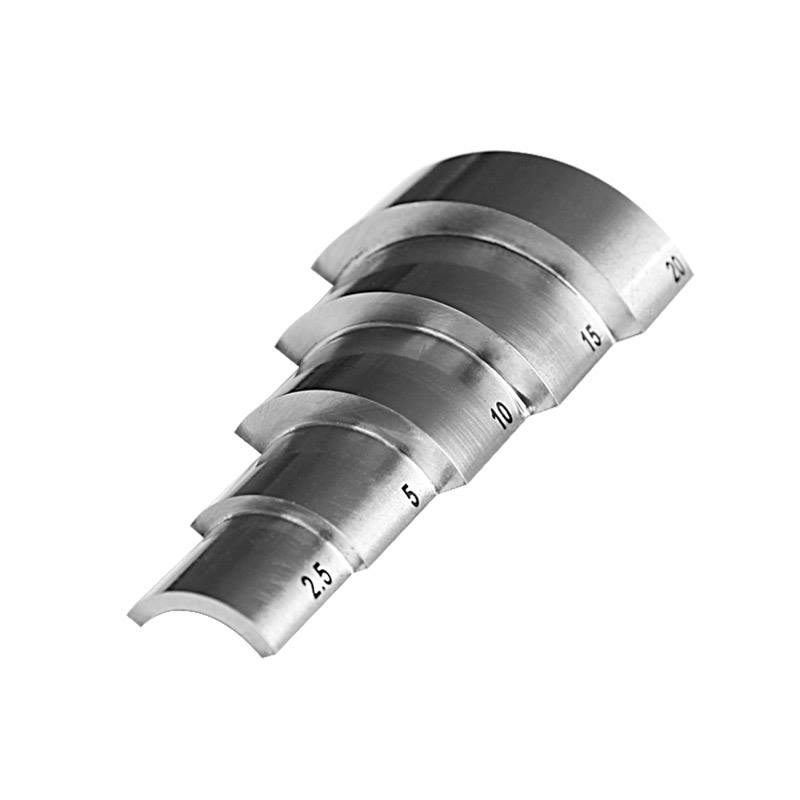

パイプ形状 2.5~20mm 5段
通常2~3週間以内
超音波厚さ計の校正や性能チェックに最適な、パイプ形状の階段状の対比試験片です。
¥38,500
