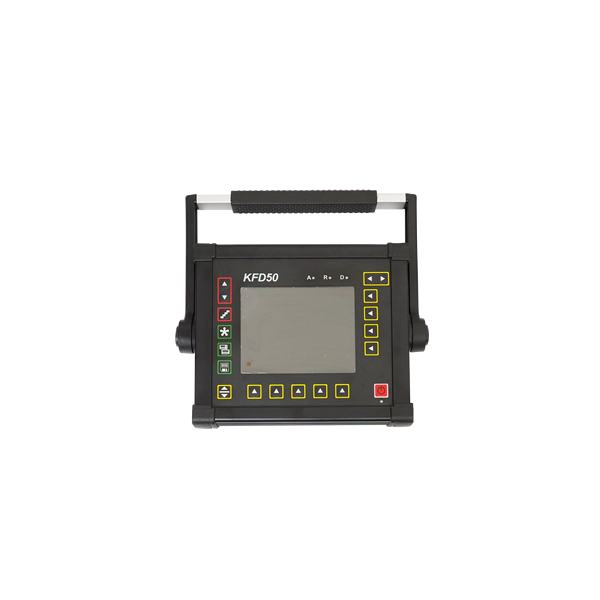

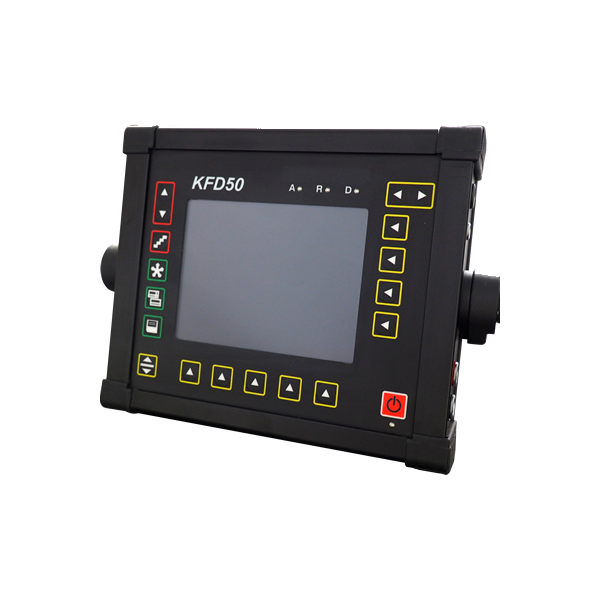

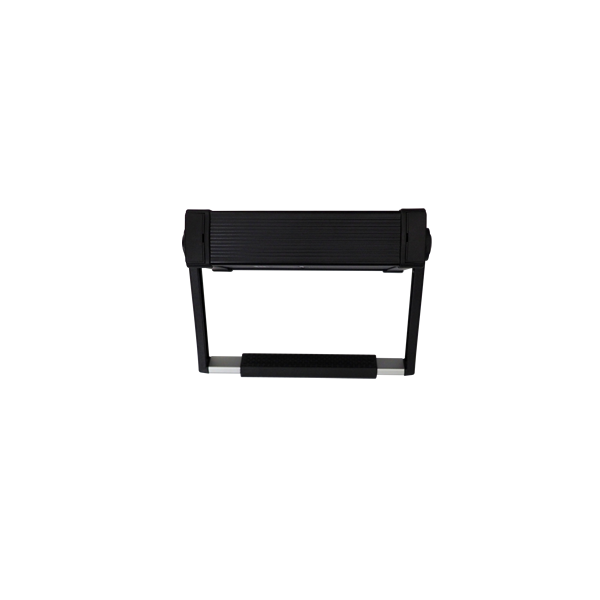

超音波探傷器
型番 KFD50
価格 498,000円（税込 547,800円）
24,900ポイント（円分）通常３～５週間以内
従来製品の1／2の価格で、同等の性能を実現
JIS Z 2352（超音波探傷装置の性能測定方法）準拠の書類付き
超音波探傷器の常識をくつがえす価格と性能を併せ持つ革命的な超音波探傷器です。
JIS-DAC機能を搭載、JIS Z 3060:2002に準拠した検査が可能です。MA表示や斜角スキップ点色別表示など便利な機能を多数搭載し、初めて超音波探傷器を使用される方から、プロフェッショナルな方までどなたにも安心してお使いいただけます。
FEATURE 特長
- JIS Z 3060に準拠したJIS DAC機能
- 射角スキップ点色別表示機能
- 応答速度が速く、視認性に優れたカラーTFT液晶
- 12時間動作の大容量のリチウムイオンバッテリー & 0〜60℃までの広範囲な動作温度
- 携帯性に優れたわずか2kgの軽量設計 ＆ 外部からの衝撃にも安心なソフトケース付
- パソコンへデータ転送可能なソフトウェア（DataPro）が付属
- JIS Z 2352（超音波探傷装置の性能測定方法）に準拠した校正証明書付き

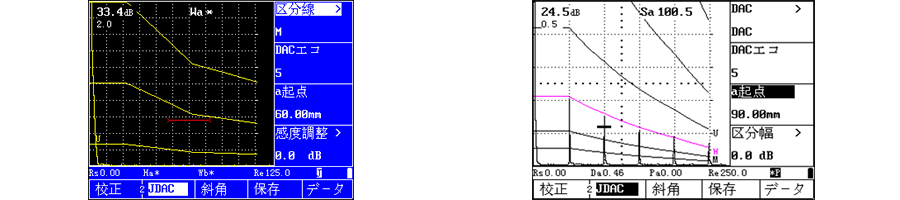

JIS Z 3060に準拠したJIS DAC機能

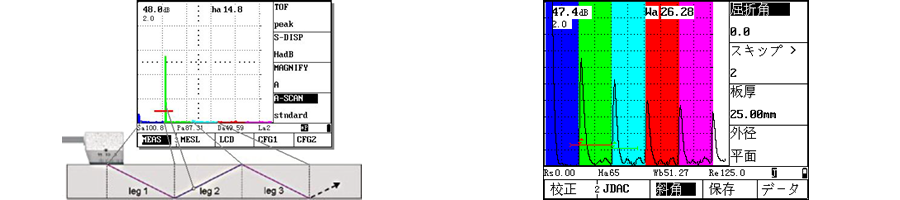

射角スキップ点識別表示機能

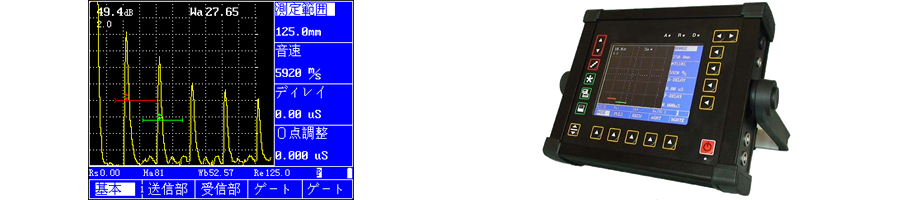

応答速度が速く、視認性に優れたカラーTFT液晶

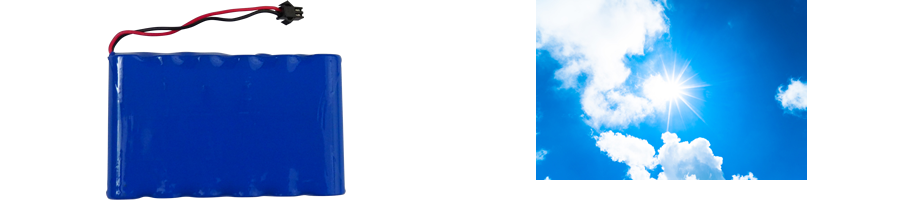

12時間動作の大容量のリチウムイオンバッテリー ＆ 0〜60℃までの広範囲な動作温度
真夏でも安心して使用できる0〜60℃の広範囲な動作温度

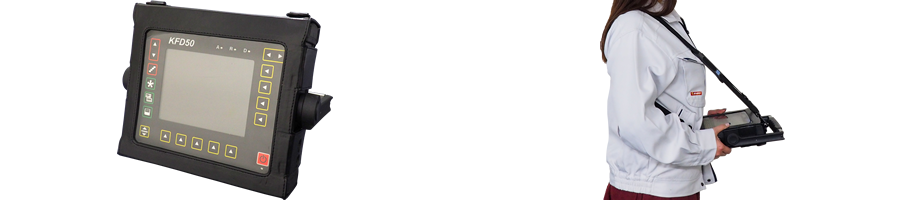

携帯性に優れたわずか2kgの軽量設計 ＆ 外部からの衝撃にも安心なソフトケース付き

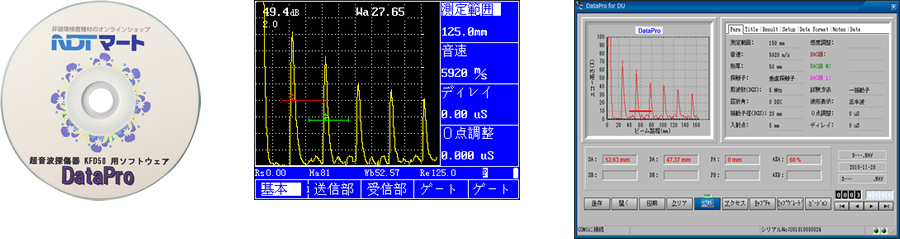

パソコンへデータ転送可能なソフトウェア（DataPro）が付属
JIS Z 2352（超音波探傷装置の性能測定方法）に準拠した校正証明書付き

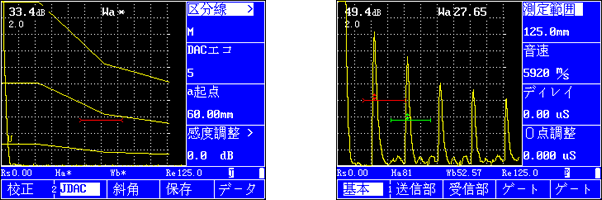

KFD50画面
付属の専用ソフトで、PCへ転送可能

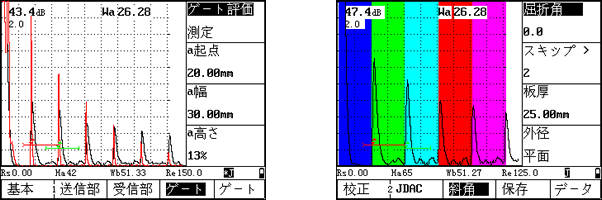

MA表示（波形比較機能）、斜角スキップ点色別表示機能
動画
【垂直探傷 測定範囲の調整方法】
【斜角探傷 入射点・測定範囲・屈折角の設定方法】
【斜角探傷 DAC線の作成方法】
測定方法
簡易取扱説明書
垂直探傷 測定範囲の調整方法
簡易取扱説明書
斜角探傷 入射点・測定範囲・屈折角の設定方法
簡易取扱説明書
斜角探傷 DAC線の作成方法（STB-A2, 屈折角70度）
簡易取扱説明書
斜角探傷 DAC線の作成方法（RB-41 No.1, 屈折角70度）
SPECIFICATION 仕様
| ＜一般仕様＞ | |
| 寸法 | 260(W)×190(H)×55(D)mm |
|---|---|
| 重量 | 約2kg バッテリー含む |
| 電源 | AC100〜240VAC 50/60Hz |
| バッテリー | リチウムイオンバッテリー（12時間動作） |
| 言語 | 日本語、英語 |
| 探触子コネクター | LEMO（大） |
| 動作温度 | 0℃〜60℃ |
| 表示分解能 | 320(W)×240(H)ピクセル |
| 液晶表示 | カラーTFT液晶 |
| ＜パルサー＞ | |
| 送信出力 （スパイクパルス） |
低（70V）、高（500V） |
|---|---|
| パルス繰り返し周波数 | 15〜1,000Hz（10ステップ） |
| ダンピング | 50 ohms（Low）、500 ohms（High） |
| ＜レシーバ＞ | |
| 感度 | 0.0〜110.0dB |
|---|---|
| 波形表示 | 全波・正半波・負半波・RF |
| 帯域幅 | 0.2〜1MHz、0.5〜4MHz、2〜20MHz |
| リジェクション | 0〜90% |
| ＜測定＞ | |
| 測定範囲 | 0.5〜13,500 mm |
|---|---|
| 音速範囲 | 1,000〜15,000 m/s |
| プローブディレイ | 0〜200 μs |
| 表示ディレイ | －5〜1,000 μs |
| 測定単位 | mm/inch |
| 探傷モード | 一探・二探・透過法 |
| ビーム路程 | フランク、Jフランク、ピーク |
| ゲート | 独立2ゲート |
| ＜その他＞ | |
| 機能 | JIS-DAC／DAC、TCG、曲面補正、Auto CAL、 アラーム、MA表示、波形比較、拡大表示等 |
|---|---|
| 通信 | RS-232／USB |
| データメモリ | 900件 |
| 保証 | 1年間 |
| ＜オプション＞ | |
| オプション | スクエアパルス （パルス幅：20〜1,000ns、電圧：20V〜500V）、DGS、TTL出力 |
|---|---|
ACCESSORIES 付属品
- 付属品

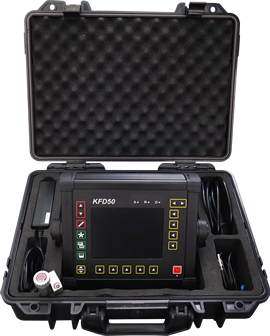

- 付属品、校正証明書の写真
- リチウムイオンバッテリー
- ACアダプター
- キャリングケース
- USBシリアルアダプター
- シリアルケーブル
- プローブケーブル（LEMO（大）-LEMO（小））
- ソフトケース
- 検査成績書（JIS Z 2352：超音波探傷装置の性能測定方法 準拠）
- 取扱説明書（和文）
- 保証書（1年）
- ソフトウェア（日本語対応済み）
※万が一、初期不良や欠品があった際には、製品到着後１週間以内にNDTマートにご連絡をお願いします。
