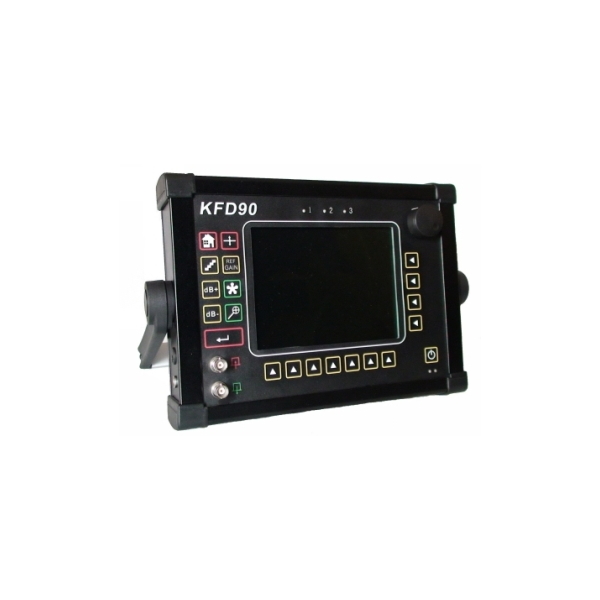

超音波探傷器
型番 KFD90
価格 650,000円（税込 715,000円）
32,500ポイント（円分）通常３～５週間以内
高出力 － 最大500Vのスクエアパルサー
DGS機能を搭載
KFD90は、複合材料や大型の鋳造・鍛造品の測定が可能な高出力・高性能な超音波探傷器です。
DGSやJIS-DAC等の機能も搭載し、1台で超音波探傷器に必要とされるほぼすべて用途をカバーすることができます。KFD90は、あらゆる検査で高い精度を提供する、低価格で高性能な超音波探傷器です
FEATURE 特長
KFD90は、複合材料や大型の鋳造・鍛造品などの高減衰材料の検査に最適な高出力・高性能な超音波探傷器です。
高減衰材の測定をはじめ、薄物の検査や溶接部の検査など、１台で様々な用途に使用することができます。
- 最大500Ｖの強力なスクエアパルサーを搭載
- 携帯性に優れたわずか2.4Kgの軽量設計
- 斜角スキップ点色別表示機能
- JIS Z 2352（超音波探傷装置の性能測定方法）に準拠した性能書類付き
- 1年保証（本体のみ、バッテリー・ACアダプター・ケース等の消耗品は対象外）
KFD90画面
付属の専用ソフトにてPC転送可能
SPECIFICATION 仕様
| ＜一般仕様＞ | |
| 寸法 | 302(W)×251(H)×51(D)mm |
|---|---|
| 重量 | 約2.4Kg バッテリー含む |
| 電源 | AC100〜240VAC 50/60Hz |
| バッテリー | リチウムイオンバッテリー（6時間動作） |
| 言語 | 日本語、英語、その他 |
| 探触子コネクター | LEMO（大） |
| 動作温度 | 0℃〜55℃ |
| 表示分解能 | 640(W)×480(H)ピクセル |
| 液晶表示 | 高分解能カラーLCD |
| ＜パルサー＞ | |
| スパイクパルス | パルスエナジー：Low、Medium、High |
|---|---|
| スクエアパルス | パルス幅：50〜1000ns、電圧：20V － 500V |
| パルス繰り返し周波数 | 25〜1500Hz（自動設定） |
| ダンピング | 50、75、150、500 ohms |
| ＜レシーバ＞ | |
| 感度 | 0.0〜110.0dB |
|---|---|
| 波形表示 | 全波・正半波・負半波・RF |
| 帯域幅 | 0.2〜1MHz、0.5〜4MHz、2〜20MHz |
| リジェクション | 0〜90% |
| ＜測定＞ | |
| 測定範囲 | 1〜10,000 mm |
|---|---|
| 音速範囲 | 1,000〜9,999 m/s |
| プローブディレイ | 0〜99.999 μs |
| 表示ディレイ | －5〜3,400 μs |
| 測定単位 | mm/inch |
| 探傷モード | 一探・二探・透過法 |
| ビーム路程 | フランク、Jフランク、ピーク |
| ゲート | 独立2ゲート |
| ＜その他＞ | |
| 機能 | JIS-DAC／DAC、TCG、DGS、曲面補正、Auto CAL、アラーム、MA表示、波形比較、拡大表示等 |
|---|---|
| 出力 | RS-232／USB、ＴＴＬ |
| データメモリ | 512件 |
| 保証 | 1年間 |
※万が一、初期不良や欠品があった際には、製品到着後１週間以内にＮＤＴマートにご連絡をお願いします。

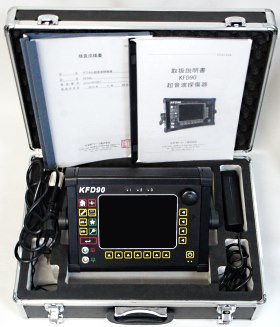

ACCESSORIES 付属品
