リバウンド式硬度計(リーブ硬さ計)
Dタイプ 汎用

型番 KH-160
価格 122,000円(税込 134,200円)
6,100ポイント(円分)

通常3営業日以内

  • 校正証明書付属
  • 検査成績書付き
  • 2年保証
  • デモ機あり

インパクトデバイス(センサー)と本体のセパレートタイプ
汎用的なインパクトデバイスDが付属

数量
カートに追加しました。
カートへ進む

FEATURE 特長

  • 幅広い材質に対応する、標準型インパクトデバイス
  • 大きく見やすいディスプレイ & 暗所での測定も可能なバックライト
  • ダイレクトキー&標準付属のプロテクトケース
  • インパクト方向補正(D、DC、DL、Gタイプのみ)
  • 100グループ保存可能な内部メモリ

動画

【測定方法】

【校正方法】

幅広い材質に対応する、標準型インパクトデバイス

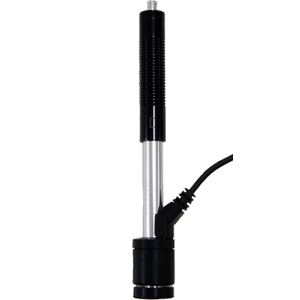

インパクトデバイス

材質グループ、スケール(硬さ単位)対応表

材質 インパクトデバイス D / DC
HL HB HV σb HRC HRB HS
鉄、鋳鉄
ねずみ鋳鉄
球状黒鉛鋳鉄
鋳造アルミ
(アルミニウム)
黄銅
青銅
ステンレス
鍛鋼
合金工具鋼

大きく見やすいディスプレイ & 暗所での測定も可能なバックライト

大きく見やすいディスプレイ

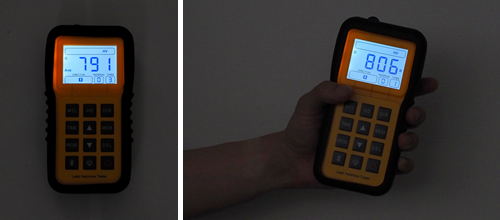

暗所でも見やすい明るいバックライト

明るいバックライト

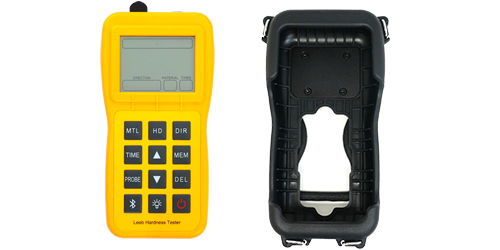

ダイレクトキー & 標準付属のプロテクトケース

圧倒的な使いやすさ! 各設定をダイレクトに設定可能

各設定をダイレクトに設定可能

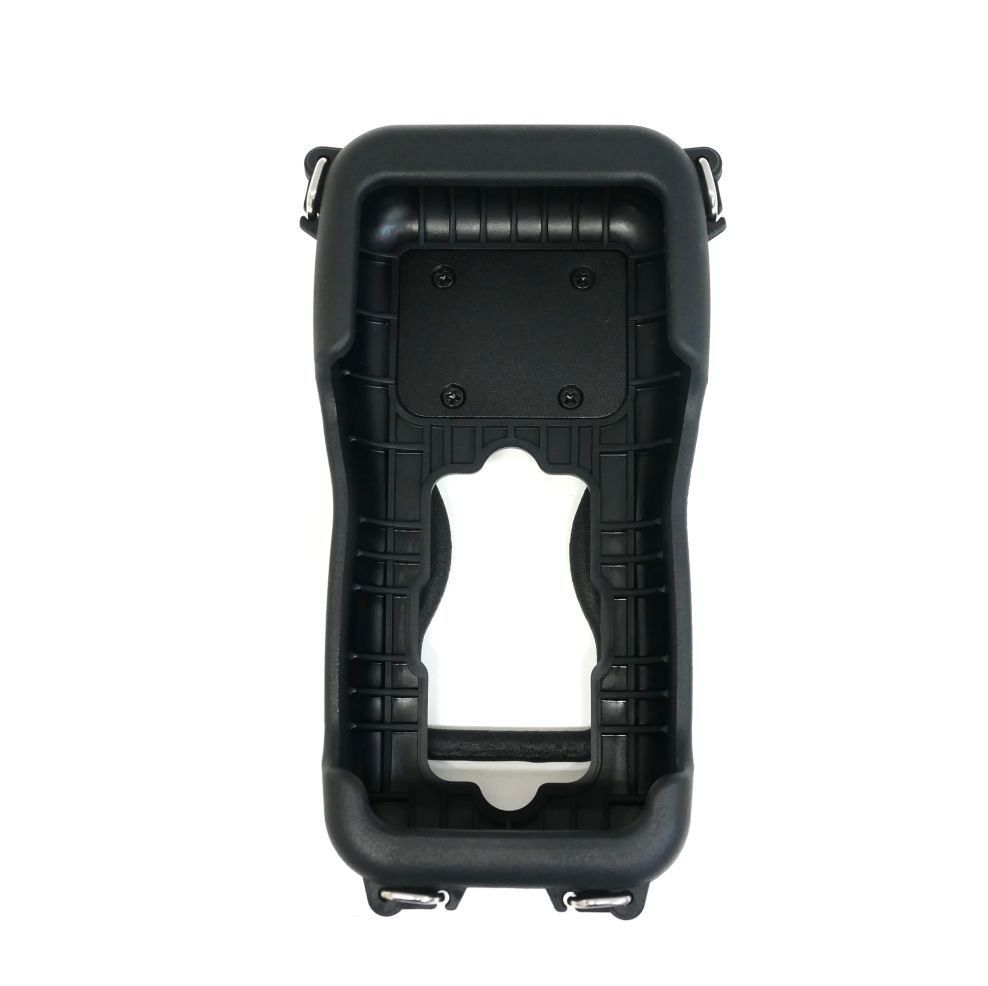

本体を保護するプロテクトケースが標準で付属

プロテクトケースが標準で付属の画像

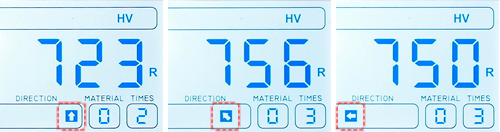

インパクト方向補正(D、DC、DL、Gタイプのみ)

インパクト方向を設定(↓↙←↖↑)することで、誤差を自動で補正

インパクト方向を設定

※インパクトデバイスCタイプは、インパクト方向補正機能に対応していません。
↓方向のみ測定が可能です。

インパクト方向補正

100グループ保存可能な内部メモリ

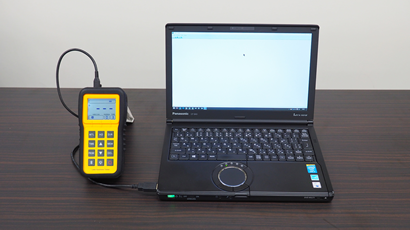

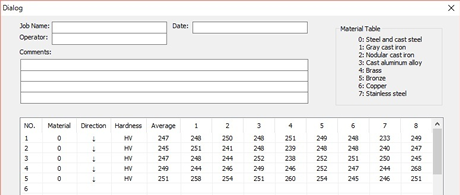

保存したデータは付属ソフトウェアでパソコンに転送可能

保存したデータは付属ソフトウェアでパソコンに転送可能
パソコンに転送

SPECIFICATION 仕様

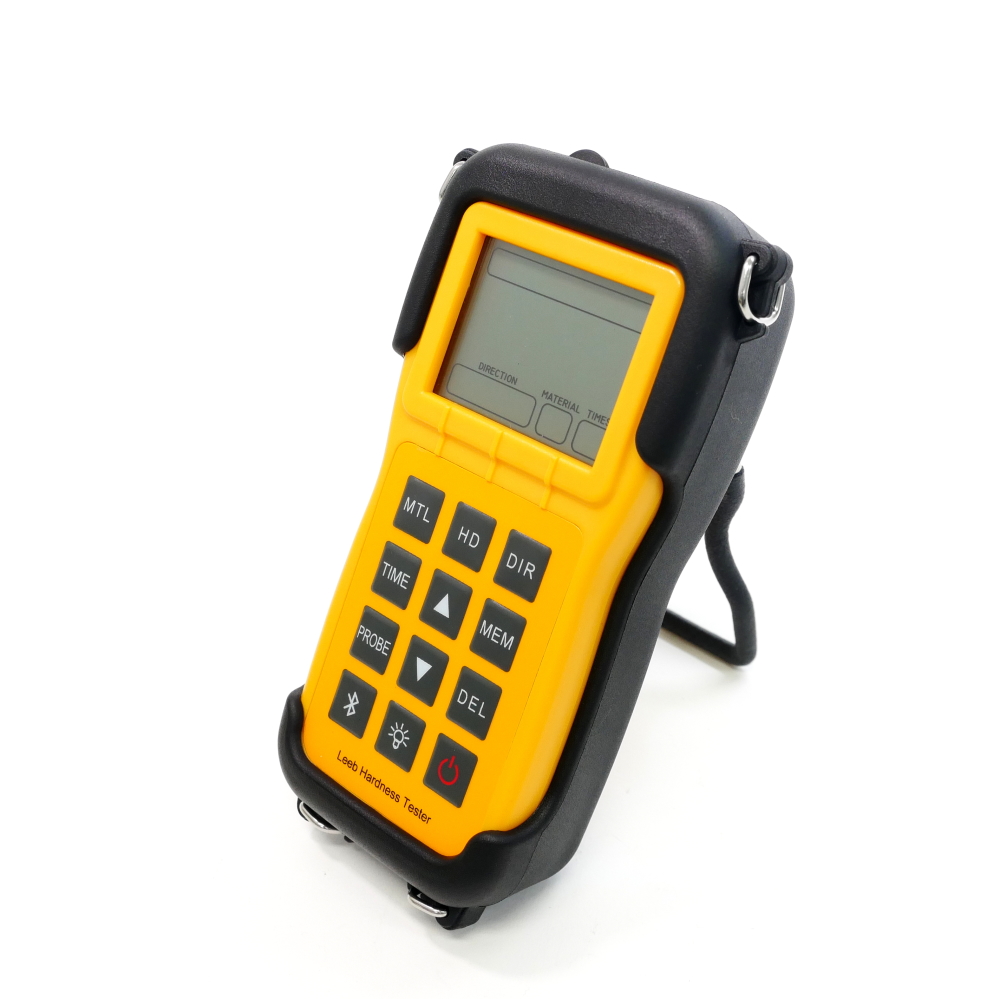

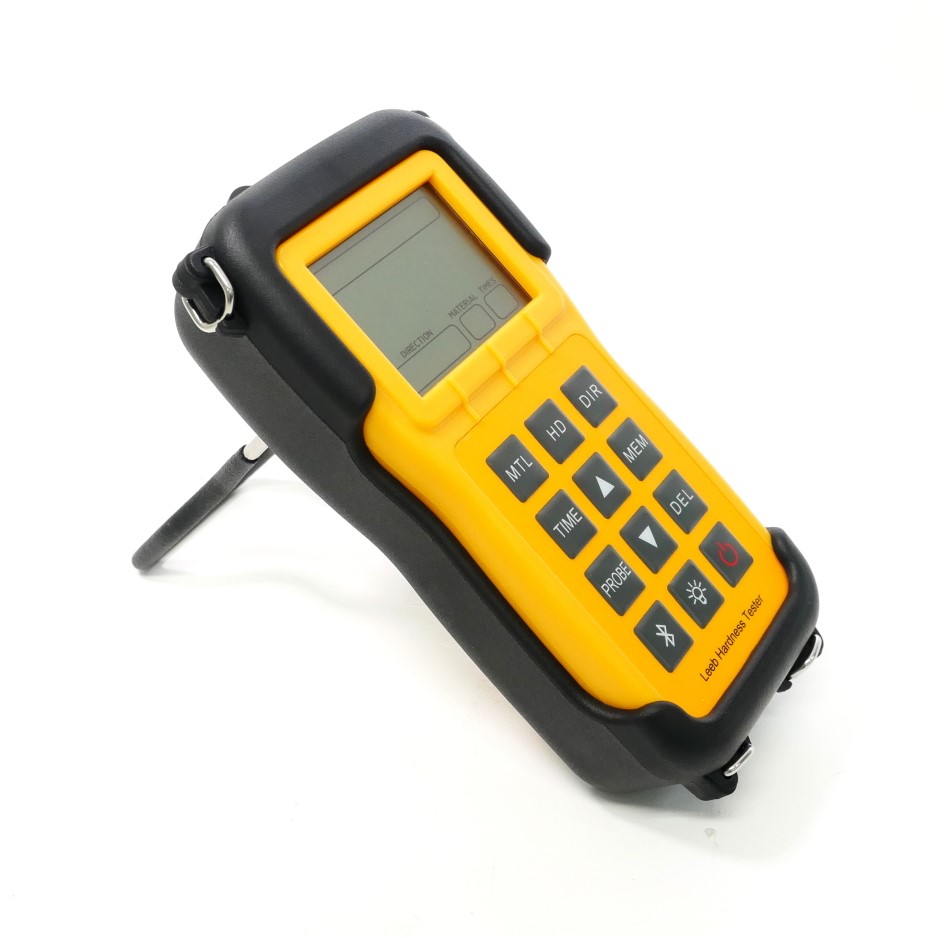

製品外観
寸法 153×76×37mm
重量 280g
測定範囲 200〜960HLD
*測定物により異なります。
インパクトデバイス Dタイプ
精度 ±10HLD(HLD=800)
硬さスケール HL(リーブ)、HRC(ロックウェルC)、HRB(ロックウェルB)、HV(ビッカース)、HB(ブリネル)、HS(ショア)
材料グループ 鉄・鋳鉄、ねずみ鋳鉄、球状黒鉛鋳鉄、アルミニウム(鋳造アルミ)、黄銅、青銅、銅、ステンレス
表示項目 硬さスケール、測定値、平均値、材質、インパクト方向
メモリ 100グループ(各グループには最大7件のデータを保存)
出力 USB、Bluetooth(オプション)
電源 単3電池×2本
動作温度 -10℃〜50℃
材質 インパクトデバイス D / DC インパクトデバイス DL
HL HB HV σb HRC HRB HS HL HB HV σb HRC HRB HS
鉄、鋳鉄
ねずみ鋳鉄
球状黒鉛鋳鉄
鋳造アルミ
(アルミニウム)
黄銅
青銅
ステンレス
鍛鋼
合金工具鋼

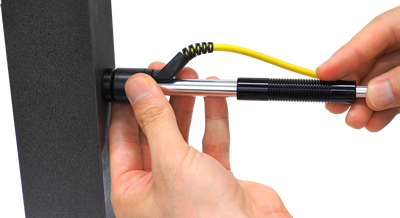

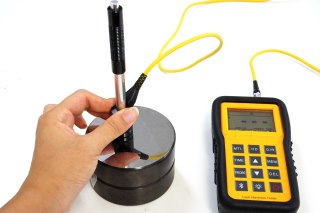

硬さ計での硬度測定

材質 インパクトデバイス G インパクトデバイス C
HL HB HV σb HRC HRB HS HL HB HV σb HRC HRB HS
鉄、鋳鉄
ねずみ鋳鉄
球状黒鉛鋳鉄
鋳造アルミ
(アルミニウム)
黄銅
青銅
ステンレス
鍛鋼
合金工具鋼
材質 測定範囲
HL HB HV σb HRC HRB HS
鉄、鋳鉄 300-960 80-647 80-976 774-1710 19.8-68.5 59.6-99.6 26.4-99.5
ねずみ鋳鉄 440-650 140-334 782-2058
球状黒鉛鋳鉄 416-660 140-387 747-1888
鋳造アルミ
(アルミニウム)
200-560 30-159 736-2026
黄銅 200-550 40-173 781-2045 13.5-95.3
青銅 300-700 60-290 1170-2639
200-690 45-315 740-1725
ステンレス 300-960 80-647 83-976 850-1947 19.8-68.5 59.6-99.6 26.4-99.5
鍛鋼 400-802 142-651 742-1845
合金工具鋼 300-960 83-976 375-788 22.6-69
測定物 測定物重量 最小厚さ 表面粗さ(推奨)
インパクトデバイス 支持台・グリス 支持台 支持台不要 測定物 硬化層深さ ISO Ra
D, DC 0.05〜2 kg 2.5 kg 5 kg以上 3 mm 0.8 mm N7 2
G 0.5〜5 kg 5〜15 kg 15 kg以上 10 mm - N9 7
C 0.02〜0.05 kg 0.5〜1.5 kg 1.5 kg以上 1 mm 0.2 mm N5 0.4

◆支持台・グリス 定盤など重さのある安定した台の上で測定する。台と測定物の間にグリスまたは粘性の高い油を塗布する。

◆支持台 安定した台の上で測定する。

ACCESSORIES 付属品

  • 試験片
  • USBケーブル
  • ソフトウェア
  • ブラシ
  • プロテクトケース
  • 単3電池×2本
  • キャリングケース
  • 取扱説明書(和文)
  • 校正証明書、検査成績書、トレーサビリティー体系図
  • 保証書(2年)

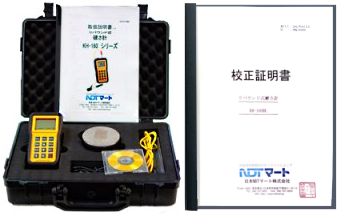

付属品、校正証明書の写真
