リバウンド式硬度計(リーブ硬さ計)
Gタイプ 鋳物・鍛造品用

型番 KH-160G
価格 185,000円(税込 203,500円)
9,250ポイント(円分)

通常2~3週間以内

  • 2年保証

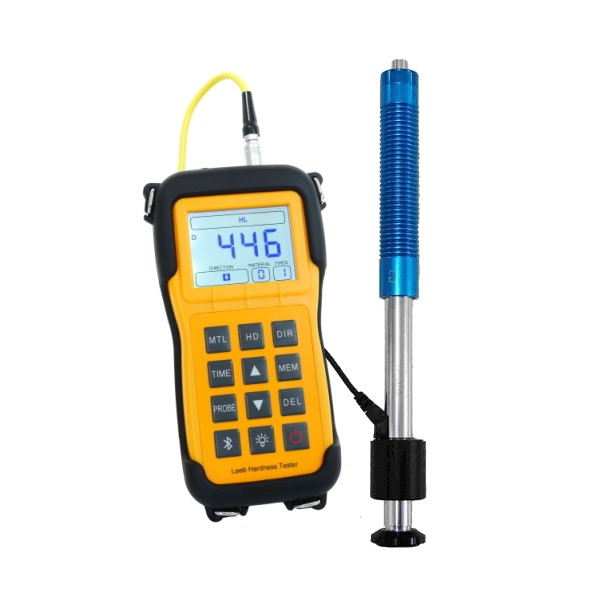

鋳物、鍛造品の硬さを測定など、重い物、厚いものの測定に最適なGタイプ

数量
カートに追加しました。
カートへ進む

FEATURE 特長

  • 鋳造品・鍛造品専用のインパクトデバイス
  • 大きく見やすいディスプレイ & 暗所での測定も可能なバックライト
  • ダイレクトキー & 標準付属のラバーケース
  • インパクト方向補正(D、DC、DL、Gタイプのみ)
  • 100グループ保存可能な内部メモリ

鋳造品・鍛造品専用のインパクトデバイス

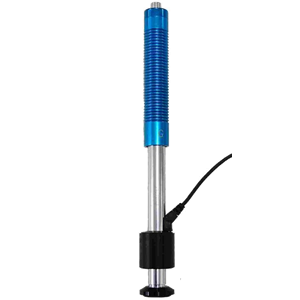

インパクトデバイス

重い物、厚い物の測定をする時に最適です

材質グループ、スケール(硬さ単位)対応表

材質 インパクトデバイス G
HL HB HV σb HRC HRB HS
鉄、鋳鉄
ねずみ鋳鉄
球状黒鉛鋳鉄
鋳造アルミ
(アルミニウム)
黄銅
青銅
ステンレス
鍛鋼
合金工具鋼

大きく見やすいディスプレイ & 暗所での測定も可能なバックライト

大きく見やすいディスプレイ

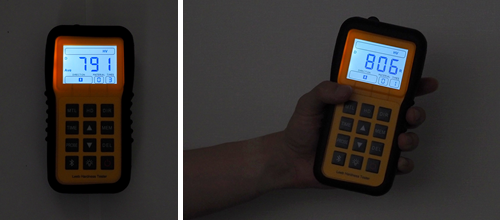

暗所でも見やすい明るいバックライト

明るいバックライト

ダイレクトキー & 標準付属のラバーケース

圧倒的な使いやすさ! 各設定をダイレクトに設定可能

各設定をダイレクトに設定可能

本体を保護するラバーケースが標準で付属

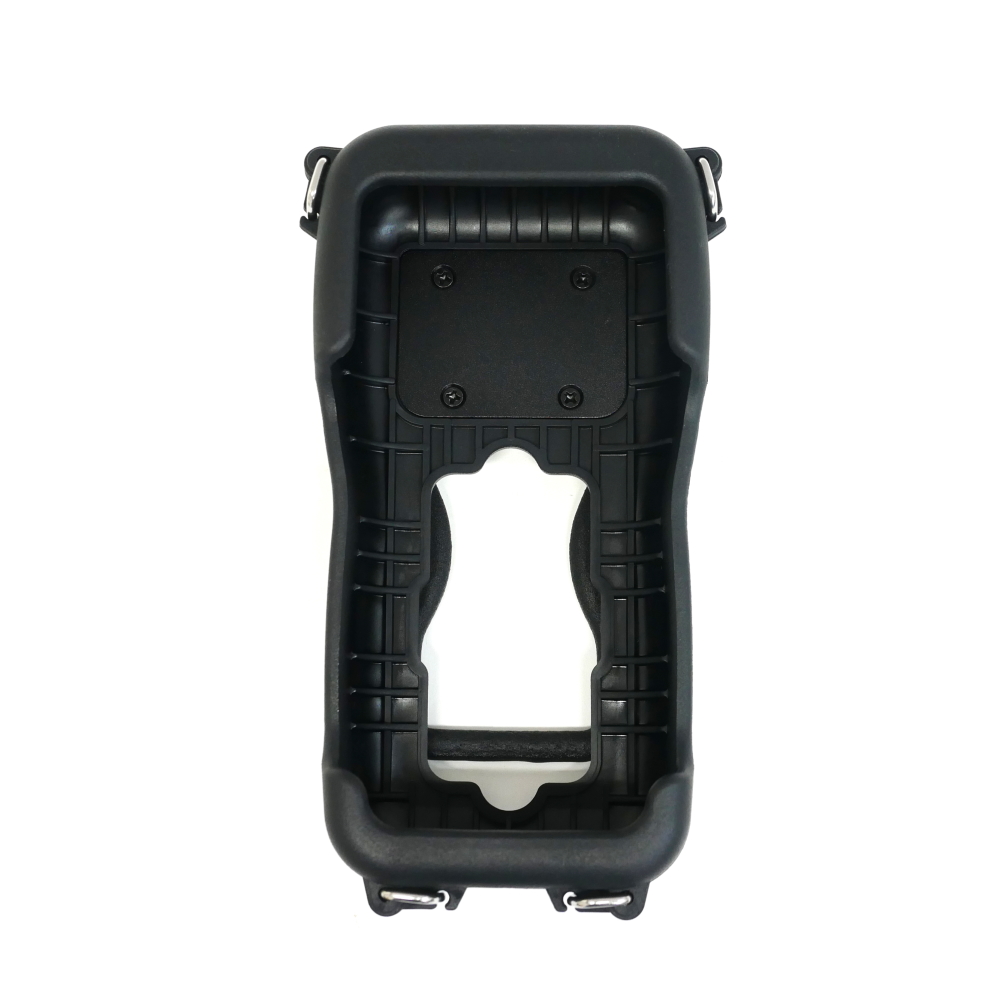

ラバーケースが標準で付属

インパクト方向補正(D、DC、DL、Gタイプのみ)

インパクト方向を設定(↓↙←↖↑)することで、誤差を自動で補正

インパクト方向を設定

※インパクトデバイスCタイプは、インパクト方向補正機能に対応していません。
↓方向のみ測定が可能です。

インパクト方向補正

100グループ保存可能な内部メモリ

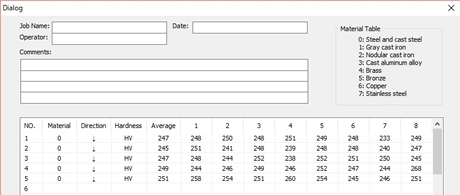

保存したデータは付属ソフトウェアでパソコンに転送可能

保存したデータは付属ソフトウェアでパソコンに転送可能

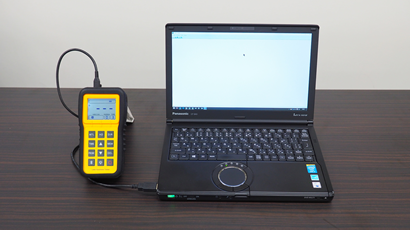

パソコンに転送

動画

【測定方法】

【校正方法】

SPECIFICATION 仕様

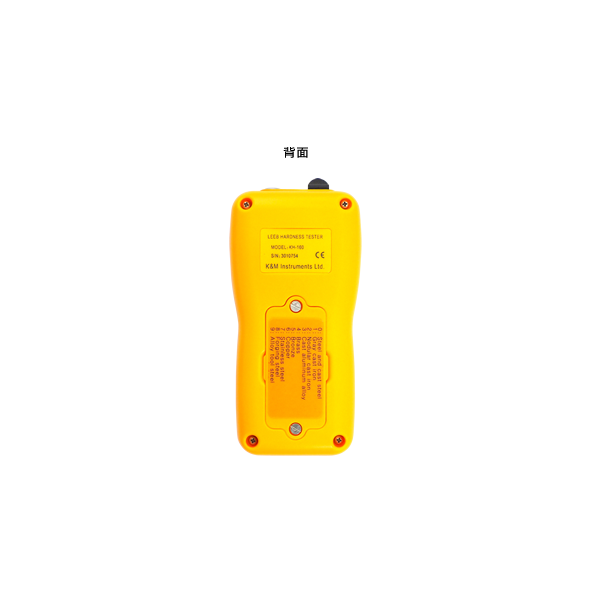

製品外観
寸法 153×76×37mm
重量 280g
測定範囲 300〜750HLG
*測定物により異なります。
インパクトデバイス Gタイプ(鋳物・鍛造品用)
精度 ±10HLG(HLG=800)
硬さスケール HL(リーブ)、HRC(ロックウェルC)、HRB(ロックウェルB)、HV(ビッカース)、HB(ブリネル)、HS(ショア)
*インパクトデバイスGタイプ使用時は、HL(リーブ)、HRB(ロックウェルB)、HB(ブリネル)のみ設定可能です
材料グループ 鉄・鋳鉄、ねずみ鋳鉄、球状黒鉛鋳鉄、アルミニウム(鋳造アルミ)、黄銅、青銅、銅、ステンレス
*インパクトデバイスGタイプ使用時は、鋼、ねずみ鋳鉄、球状黒鉛鋳鉄のみ設定可能です。
表示項目 硬さスケール、測定値、平均値、材質、インパクト方向
メモリ 100グループ(各グループには最大7件のデータを保存)
出力 USB、Bluetooth(オプション)
電源 単3電池×2本
動作温度 -10℃〜50℃
材質 インパクトデバイス D / DC インパクトデバイス DL
HL HB HV σb HRC HRB HS HL HB HV σb HRC HRB HS
鉄、鋳鉄
ねずみ鋳鉄
球状黒鉛鋳鉄
鋳造アルミ
(アルミニウム)
黄銅
青銅
ステンレス
鍛鋼
合金工具鋼
材質 インパクトデバイス G インパクトデバイス C
HL HB HV σb HRC HRB HS HL HB HV σb HRC HRB HS
鉄、鋳鉄
ねずみ鋳鉄
球状黒鉛鋳鉄
鋳造アルミ
(アルミニウム)
黄銅
青銅
ステンレス
鍛鋼
合金工具鋼
材質 測定範囲
HL HB HV σb HRC HRB HS
鉄、鋳鉄 300-960 80-647 80-976 774-1710 19.8-68.5 59.6-99.6 26.4-99.5
ねずみ鋳鉄 440-650 140-334 782-2058
球状黒鉛鋳鉄 416-660 140-387 747-1888
鋳造アルミ
(アルミニウム)
200-560 30-159 736-2026
黄銅 200-550 40-173 781-2045 13.5-95.3
青銅 300-700 60-290 1170-2639
200-690 45-315 740-1725
ステンレス 300-960 80-647 83-976 850-1947 19.8-68.5 59.6-99.6 26.4-99.5
鍛鋼 400-802 142-651 742-1845
合金工具鋼 300-960 83-976 375-788 22.6-69
測定物 測定物重量 最小厚さ 表面粗さ(推奨)
インパクトデバイス 支持台・グリス 支持台 支持台不要 測定物 硬化層深さ ISO Ra
D, DC 0.05〜2 kg 2.5 kg 5 kg以上 3 mm 0.8 mm N7 2
G 0.5〜5 kg 5〜15 kg 15 kg以上 10 mm - N9 7
C 0.02〜0.05 kg 0.5〜1.5 kg 1.5 kg以上 1 mm 0.2 mm N5 0.4

◆支持台・グリス 定盤など重さのある安定した台の上で測定する。台と測定物の間にグリスまたは粘性の高い油を塗布する。

◆支持台 安定した台の上で測定する。

ACCESSORIES 付属品

  • 試験片(HLG)
  • USBケーブル
  • ソフトウェア
  • ブラシ
  • ラバーケース
  • 単3電池×2本
  • キャリングケース
  • 取扱説明書(和文)
  • 保証書(2年)
    *校正証明書は付属しません
付属品、校正証明書の写真
