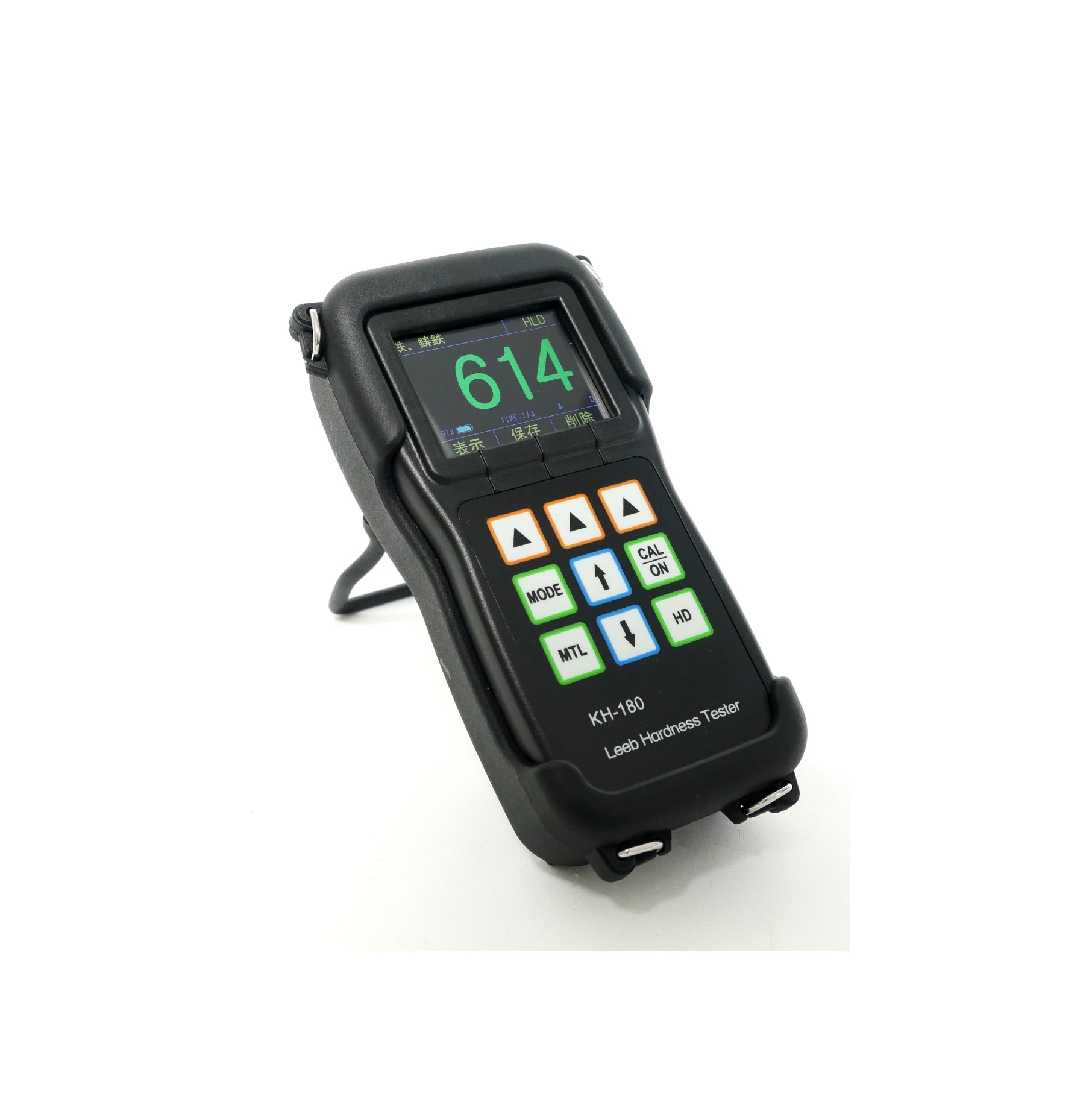

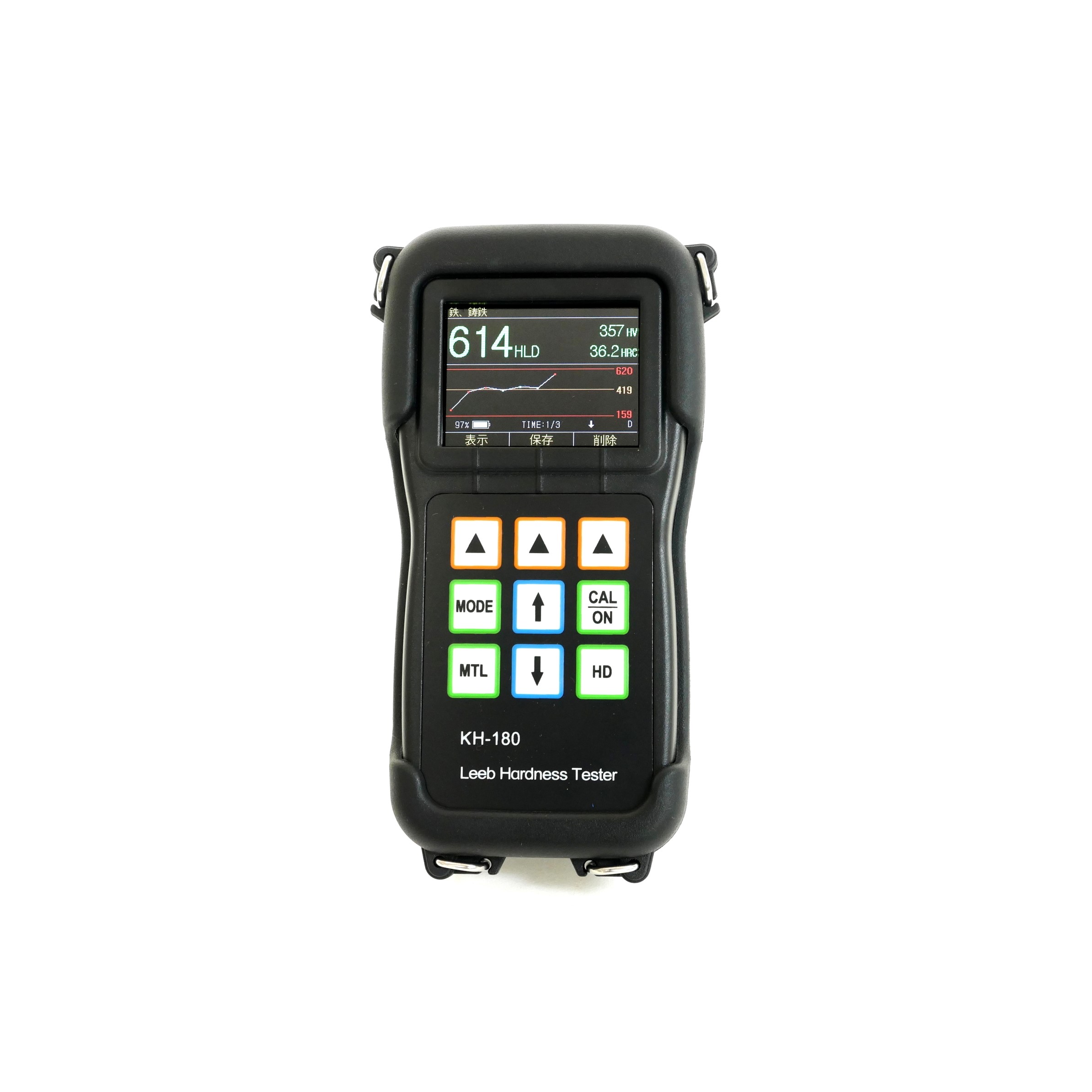

リバウンド式硬度計(リーブ硬さ計)
Dタイプ グラフ&3スケール表示
型番 KH-180
価格 149,000 ～ 165,000円
（税込 163,900 ～ 181,500円）
7,450ポイント（円分）3週間程度
リバウンド式硬度計のフラグシップモデル
インパクトデバイス（センサー）と本体のセパレートタイプ
汎用的なインパクトデバイスDが付属
FEATURE 特長
- 多彩な表示機能（3スケール同時表示 & グラフ表示機能を搭載）
- インパクト方向補正（D、DC、DL、Gタイプのみ）
- 11,000グループの大容量メモリ
- 視野角が広いIPS液晶ディスプレイを採用 & プロテクトケースが付属（オプション）
動画

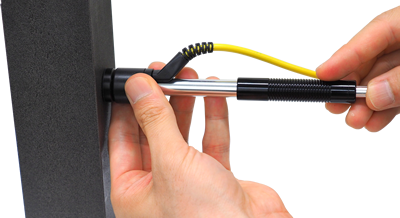

【測定方法】
【校正方法】
多彩な表示機能（3スケール同時表示 & グラフ表示機能を搭載）
標準表示
3スケール同時表示
グラフ ＆ 3スケール同時表示
インパクト方向補正（D、DC、DL、Gタイプのみ）
インパクト方向を設定（↓↙←↖↑）することで、誤差を自動補正
※インパクトデバイスCタイプは、インパクト方向補正機能に対応していません。
↓方向のみ測定が可能です。
11,000グループの大容量メモリ
各グループは、最大8件の個別データに加え、最小・最大値も保持

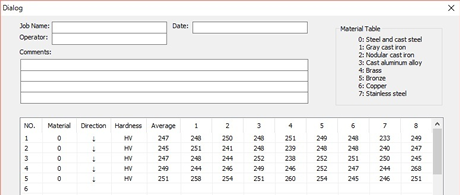

保存したデータは付属ソフトウェアでパソコンに転送可能

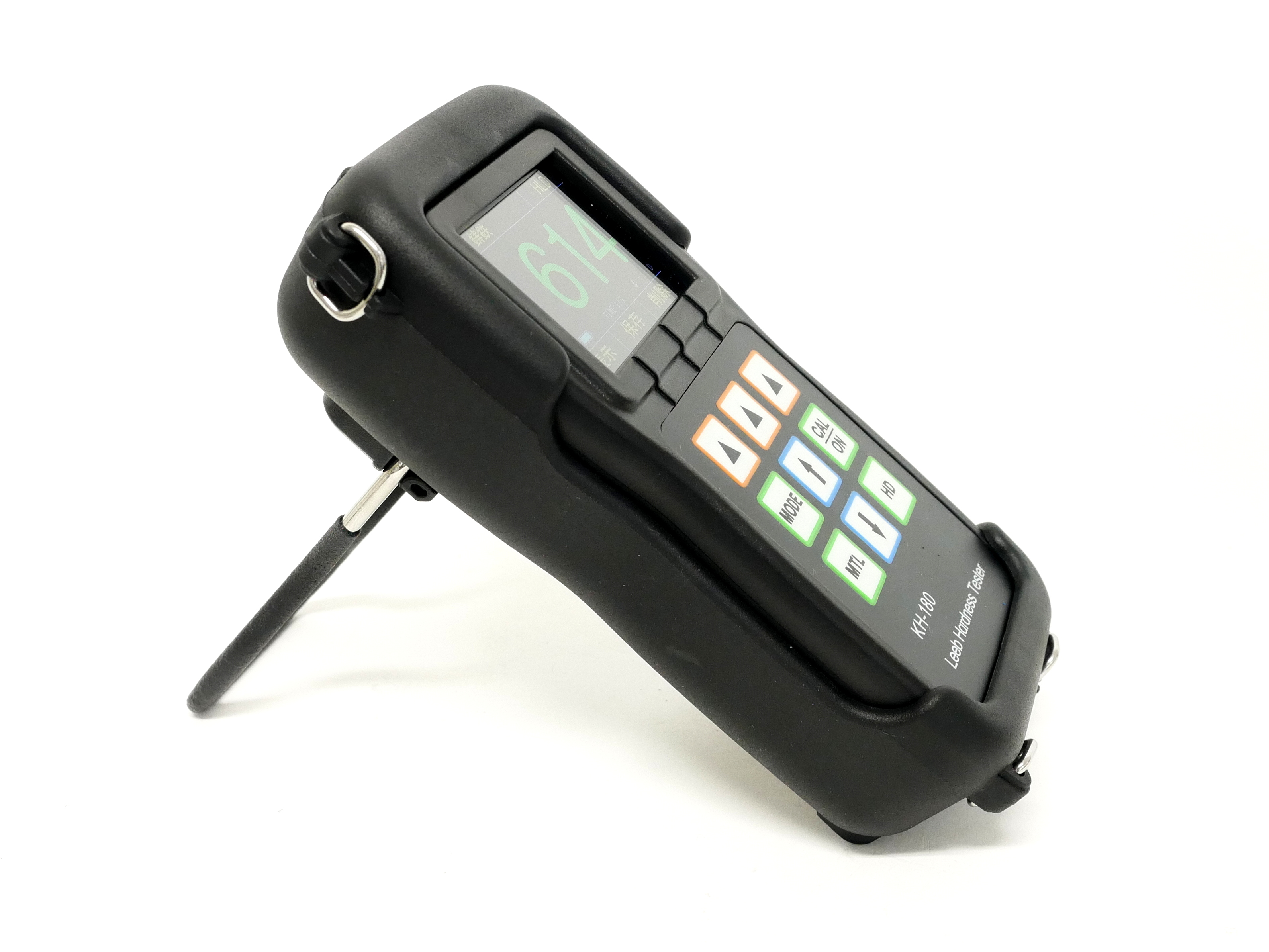

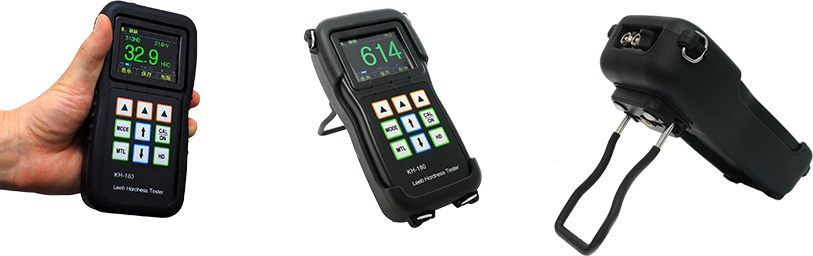

視野角が広いIPS液晶ディスプレイを採用 & プロテクトケースが付属（オプション）
SPECIFICATION 仕様

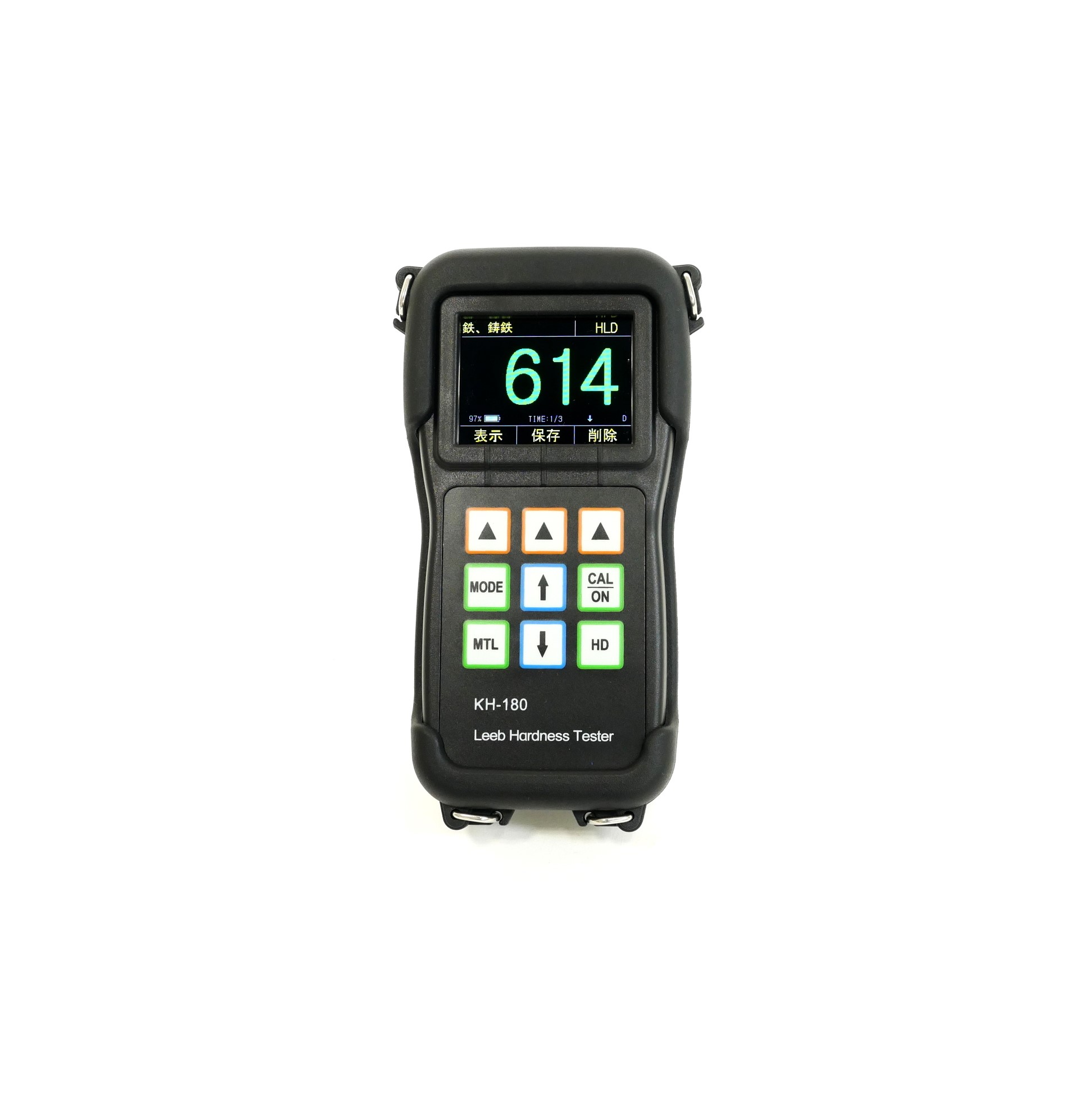

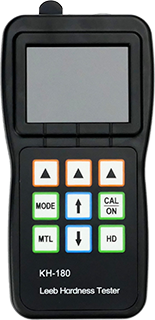

前面

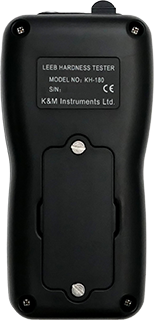

背面
側面
上面
底面
| 寸法 | 153×76×37mm |
|---|---|
| 重量 | 242g |
| 測定範囲 | 200〜960HLD ※測定物により異なります。 |
| インパクトデバイス | Dタイプ |
| 精度 | ±10HLD（HLD＝800） |
| 硬さスケール | HL（リーブ）、HRC（ロックウェルC）、HRB（ロックウェルB）、HV（ビッカース）、HB（ブリネル）、HS（ショア） ※インパクトデバイスCタイプ使用時は、HL、HRC、HV、HB、HSのみ設定可能です。 |
| 材料グループ | 鉄・鋳鉄、ねずみ鋳鉄、球状黒鉛鋳鉄、アルミニウム（鋳造アルミ）、黄銅、青銅、銅、ステンレス ※インパクトデバイスCタイプ使用時は、鋼のみ設定可能です。 |
| 表示項目 | 硬さスケール、測定値、平均値、材質、インパクト方向 |
| メモリ | 11,000グループ（各グループには最大8件のデータを保存） |
| 出力 | USB |
| 電源 | 単3電池×2本 |
| 動作温度 | -10℃〜50℃ |
| 材質 | インパクトデバイス D / DC | インパクトデバイス DL | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HL | HB | HV | σb | HRC | HRB | HS | HL | HB | HV | σb | HRC | HRB | HS | |
| 鉄、鋳鉄 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
| ねずみ鋳鉄 | ○ | ○ | ○ | |||||||||||
| 球状黒鉛鋳鉄 | ○ | ○ | ○ | |||||||||||
| 鋳造アルミ （アルミニウム） |
○ | ○ | ○ | |||||||||||
| 黄銅 | ○ | ○ | ○ | ○ | ||||||||||
| 青銅 | ○ | ○ | ○ | |||||||||||
| 銅 | ○ | ○ | ○ | |||||||||||
| ステンレス | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||||||
| 鍛鋼 | ○ | ○ | ○ | |||||||||||
| 合金工具鋼 | ○ | ○ | ○ | ○ | ||||||||||
| 材質 | インパクトデバイス G | インパクトデバイス C | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HL | HB | HV | σb | HRC | HRB | HS | HL | HB | HV | σb | HRC | HRB | HS | |
| 鉄、鋳鉄 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||||||
| ねずみ鋳鉄 | ○ | ○ | ||||||||||||
| 球状黒鉛鋳鉄 | ○ | ○ | ||||||||||||
| 鋳造アルミ （アルミニウム） |
||||||||||||||
| 黄銅 | ||||||||||||||
| 青銅 | ||||||||||||||
| 銅 | ||||||||||||||
| ステンレス | ||||||||||||||
| 鍛鋼 | ||||||||||||||
| 合金工具鋼 | ||||||||||||||
| 材質 | 測定範囲 | ||||||
|---|---|---|---|---|---|---|---|
| HL | HB | HV | σb | HRC | HRB | HS | |
| 鉄、鋳鉄 | 300-960 | 80-647 | 80-976 | 774-1710 | 19.8-68.5 | 59.6-99.6 | 26.4-99.5 |
| ねずみ鋳鉄 | 440-650 | 140-334 | 782-2058 | ||||
| 球状黒鉛鋳鉄 | 416-660 | 140-387 | 747-1888 | ||||
| 鋳造アルミ （アルミニウム） |
200-560 | 30-159 | 736-2026 | ||||
| 黄銅 | 200-550 | 40-173 | 781-2045 | 13.5-95.3 | |||
| 青銅 | 300-700 | 60-290 | 1170-2639 | ||||
| 銅 | 200-690 | 45-315 | 740-1725 | ||||
| ステンレス | 300-960 | 80-647 | 83-976 | 850-1947 | 19.8-68.5 | 59.6-99.6 | 26.4-99.5 |
| 鍛鋼 | 400-802 | 142-651 | 742-1845 | ||||
| 合金工具鋼 | 300-960 | 83-976 | 375-788 | 22.6-69 | |||
| 測定物 | 測定物重量 | 最小厚さ | 表面粗さ(推奨) | ||||
|---|---|---|---|---|---|---|---|
| インパクトデバイス | 支持台・グリス | 支持台 | 支持台不要 | 測定物 | 硬化層深さ | ISO | Ra |
| D, DC | 0.05〜2kg | 2.5kg | 5kg以上 | 3 mm | 0.8 mm | N7 | 2 |
| G | 0.5〜5kg | 5〜15kg | 15kg以上 | 10 mm | - | N9 | 7 |
| C | 0.02〜0.05kg | 0.5〜1.5kg | 1.5kg以上 | 1 mm | 0.2 mm | N5 | 0.4 |
◆支持台・グリス 定盤など重さのある安定した台の上で測定する。台と測定物の間にグリスまたは粘性の高い油を塗布する。
◆支持台 安定した台の上で測定する。
ACCESSORIES 付属品
- 試験片
- USBケーブル
- ソフトウェア
- ブラシ
- プロテクトケース（オプション）
- 単3電池×2本
- キャリングケース
- 取扱説明書（和文）
- 校正証明書、検査成績書、トレーサビリティー体系図
- 保証書（2年）
