多機能コンパレーター

型番 UV-3
価格 6,000円(税込 6,600円)
300ポイント(円分)

通常2~3週間以内

探傷面の紫外線強度と照度の簡易確認や、
欠陥の大きさ測定に使用できる多機能コンパレーターです。

数量
カートに追加しました。
カートへ進む

FEATURE 特長

  • 紫外線強度・照射距離の簡易確認
  • 照度の簡易確認
  • 欠陥サイズを測定

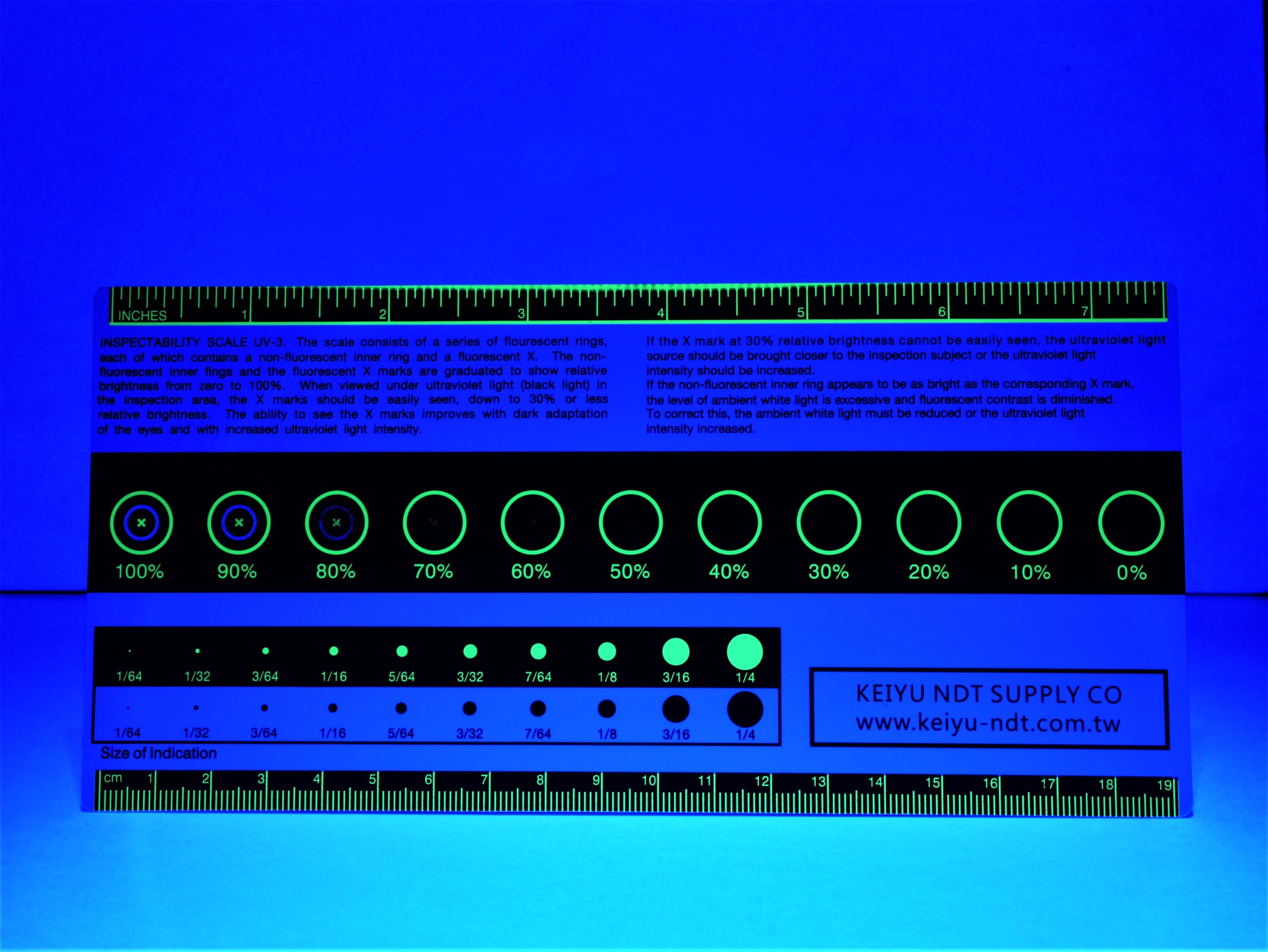

紫外線強度・照射距離の簡易確認(暗室)

紫外線強度・照射距離の簡易確認画像

UV-3を検査物の表面に置き、ブラックライトを照射します。円の中心にある「x」を100%から順に90%、80%と眺めていきます。30%またはそれ以下の「x」が確認できれば、適切な強度の紫外線がブラックライトから照射されており、検査員の眼も暗所に適応しています。
「x」を確認できない場合、検査員の目が暗所に順応するまでしばらく待ち、再度確認します。それでも確認できない場合は、ブラックライトを検査物へ近づけ検査面の紫外線強度を強くするか、より高強度のブラックライトを使用します。

照度の簡易確認(暗室)

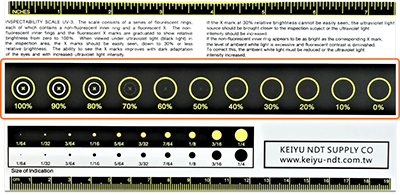

照度の簡易確認画像1

紫外線強度・照射距離の簡易確認時に、目視できる最も低い%の「x」の外側の白い円が確認できるか確認します。白い円が「X」と同じもしくはそれ以上に明瞭に見える場合、検査面の照度を低くするために、検査場所(暗室)をより暗くする必要があります。

照度の簡易確認

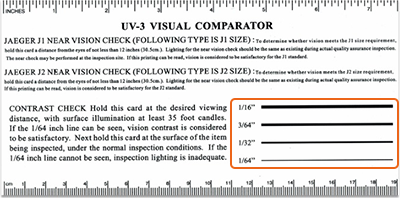

照度の簡易確認画像2

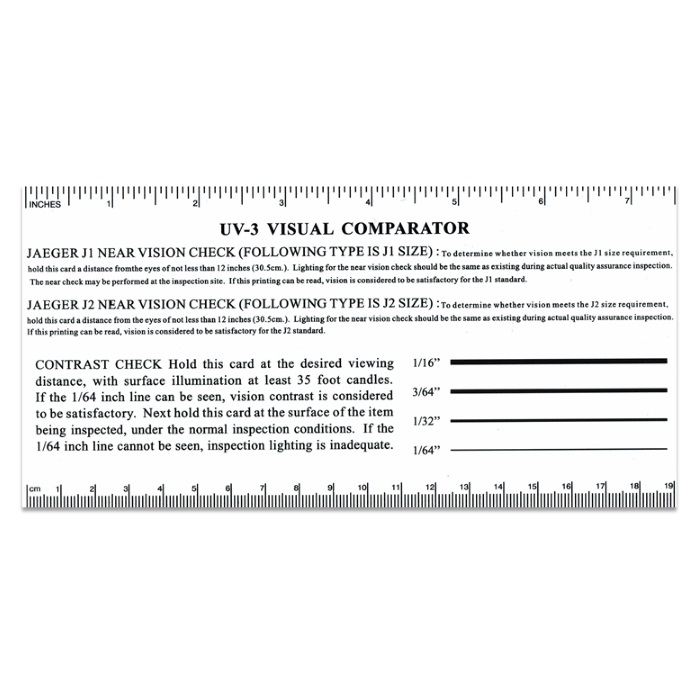

裏面の赤く囲っている箇所を使用します。
UV-3を検査物の表面に置いたとき、1/64”の線が目視できれば検査場所の照度は適切です。目視できない場合、検査場所を明るくする必要があります。

欠陥サイズの測定

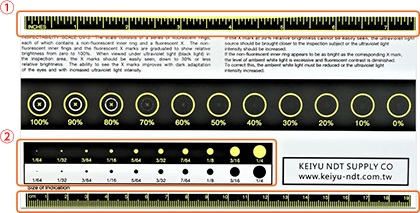

欠陥サイズの測定画像

表面の赤く囲っている箇所を白色灯または紫外線照射下で使用します。
①上下のメモリ(mmおよびインチ表示)を欠陥に置き、寸法を測定します。
②円を欠陥に置き、比較しおおよその寸法を測定します。

注)多機能コンパレーター「UV-3」は、簡易チェック用のスケールです。紫外線強度や照度の確認は、紫外線強度計・照度計を使用し実施してください。
