表面粗さ計
Androidスマホ・タブレット用
型番 MSJ210
価格 198,000円（税込 217,800円）
9,900ポイント（円分）通常２～３週間以内

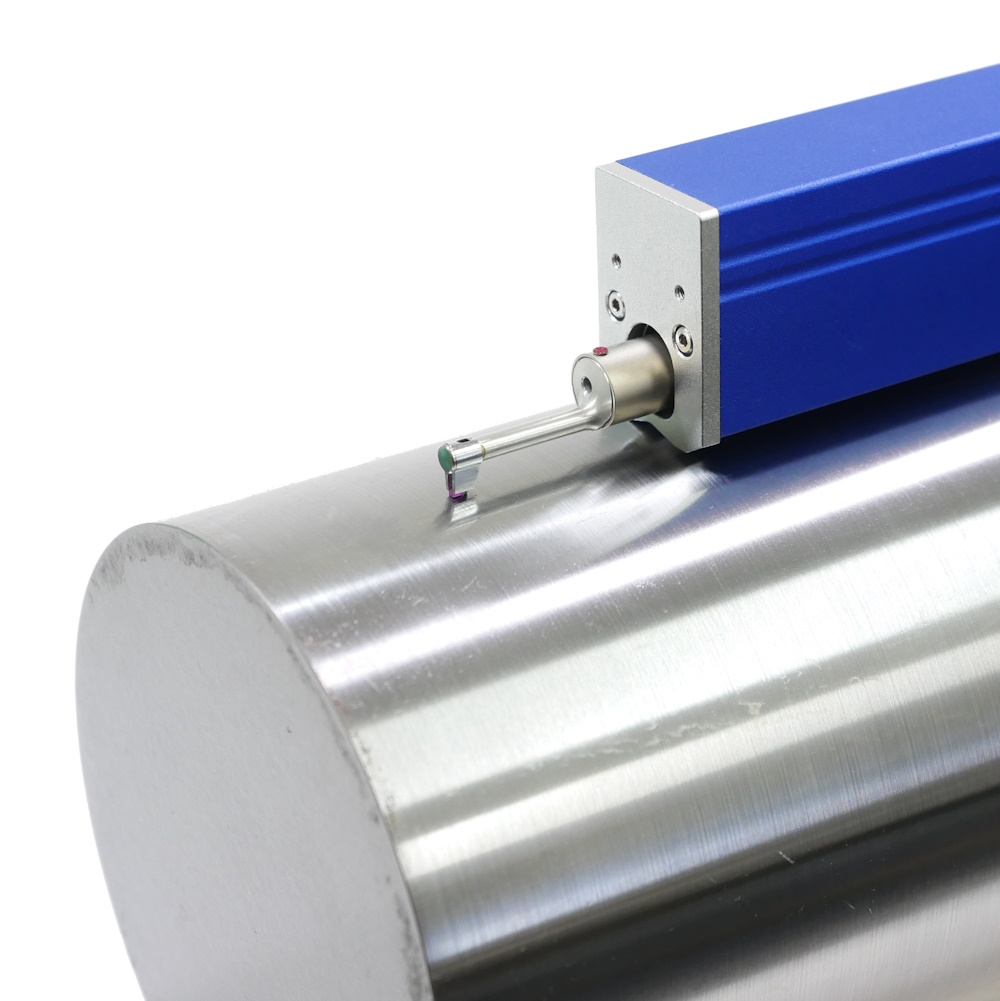

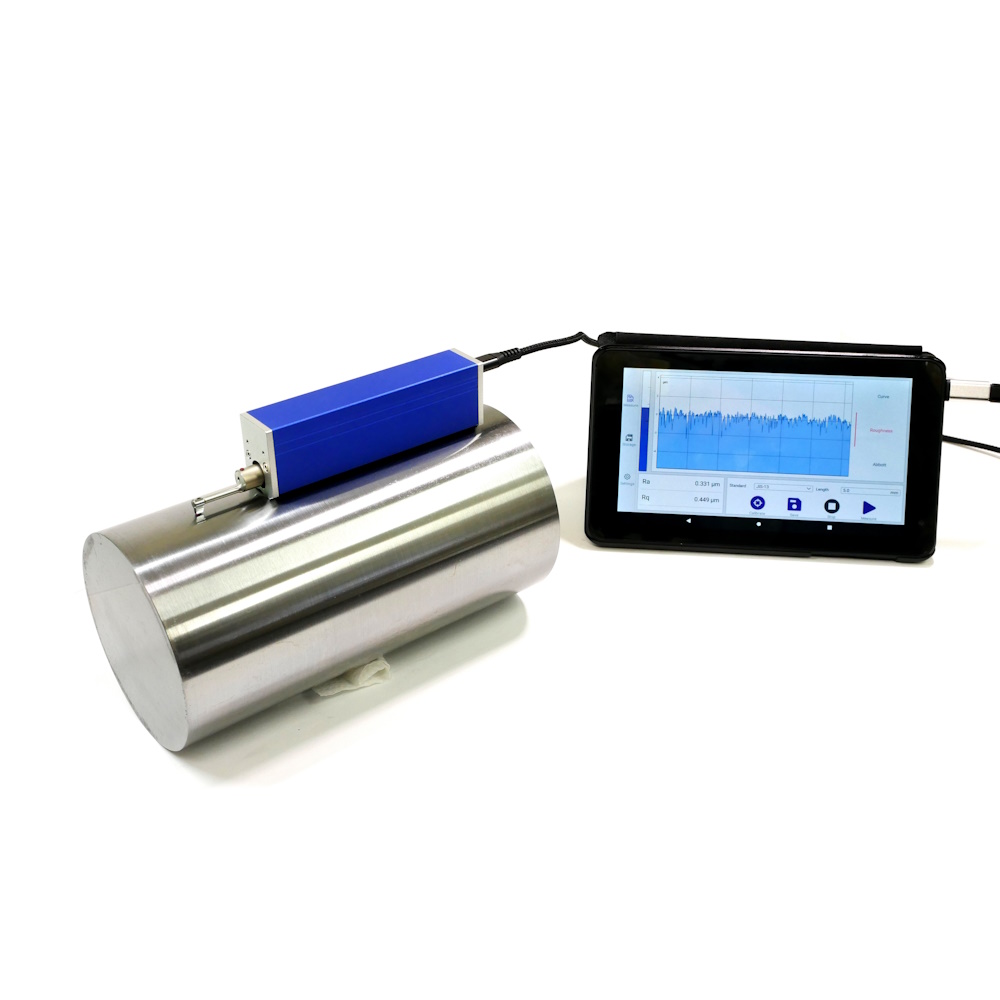

Androidスマホ・タブレット用の粗さ計デバイス

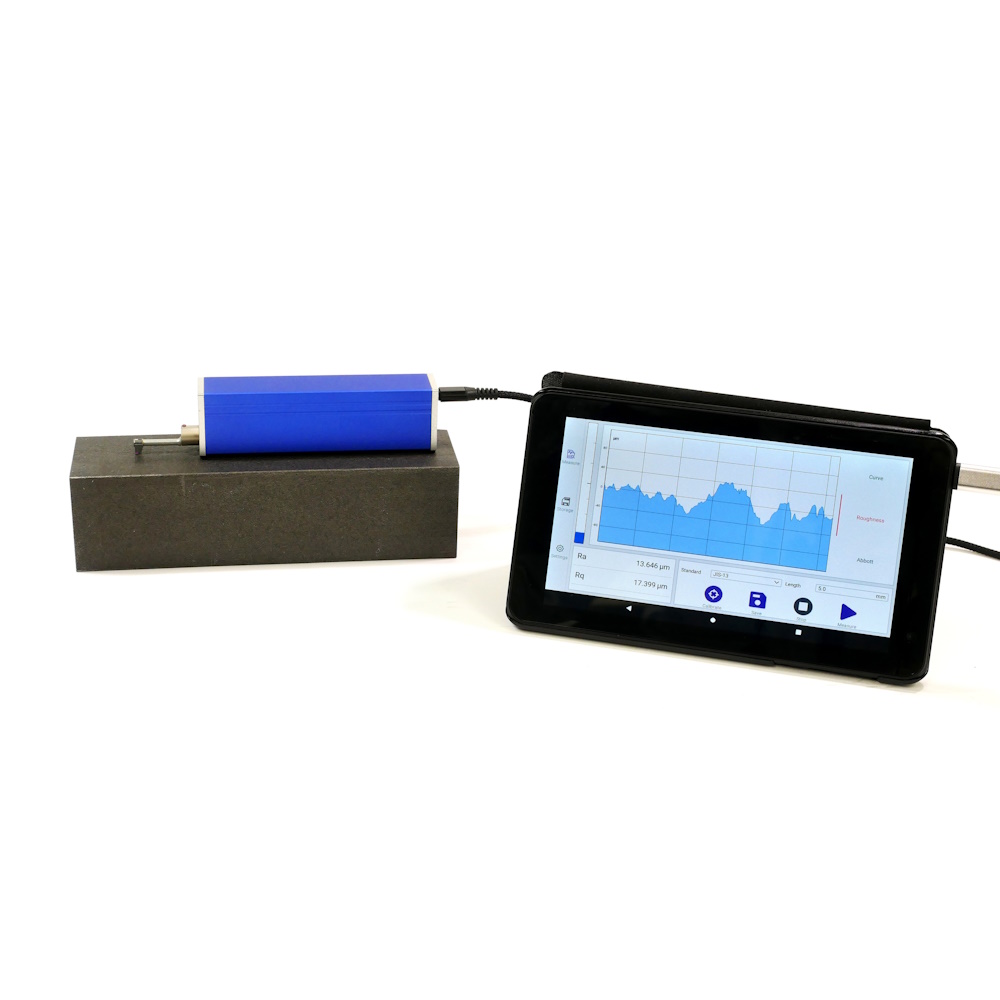

わずか170gのデバイスを直接スマホ・タブレットに接続

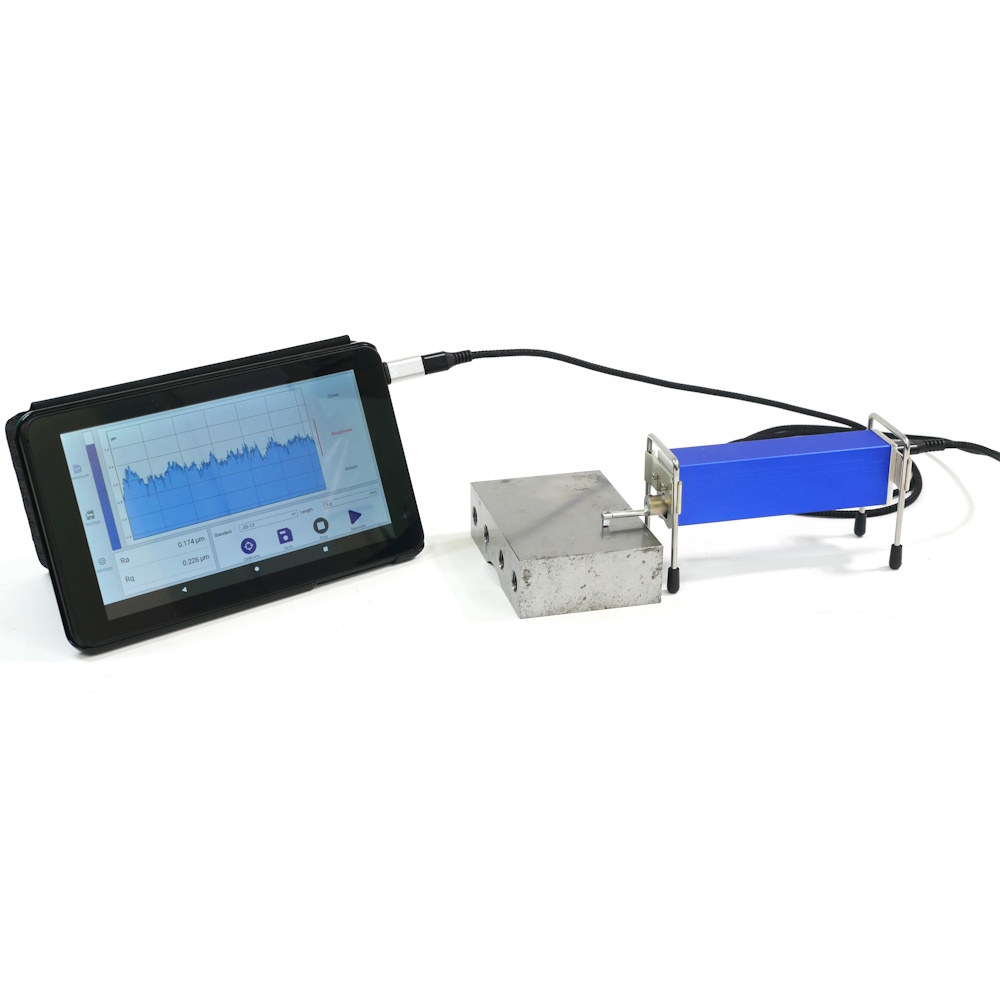

波形をリアルタイムで確認しながら測定
Ra、Rz、Rq、Rtをはじめ、40ものパラメータに対応
JIS(82/87/01/13)、ISO(84/97)をはじめ、様々な規格に対応
FEATURE 特長
- Android搭載のスマートフォンやタブレットに直接つなぐ次世代の表面粗さ計
- リアルタイムで輪郭を表示、測定した評価曲線は自由に拡大表示が可能
- 断面曲線、粗さ曲線、負荷曲線の3つの評価曲線を表示
- Ra、Rq、Rz、Ry、Rp、Rv、Rtをはじめ、40ものパラメーターに対応
- JIS(82/87/01/13)、ISO(84/97)など、主要な規格に対応
- 測定結果（PDF・CSV）は、メールやクラウドで簡単に共有

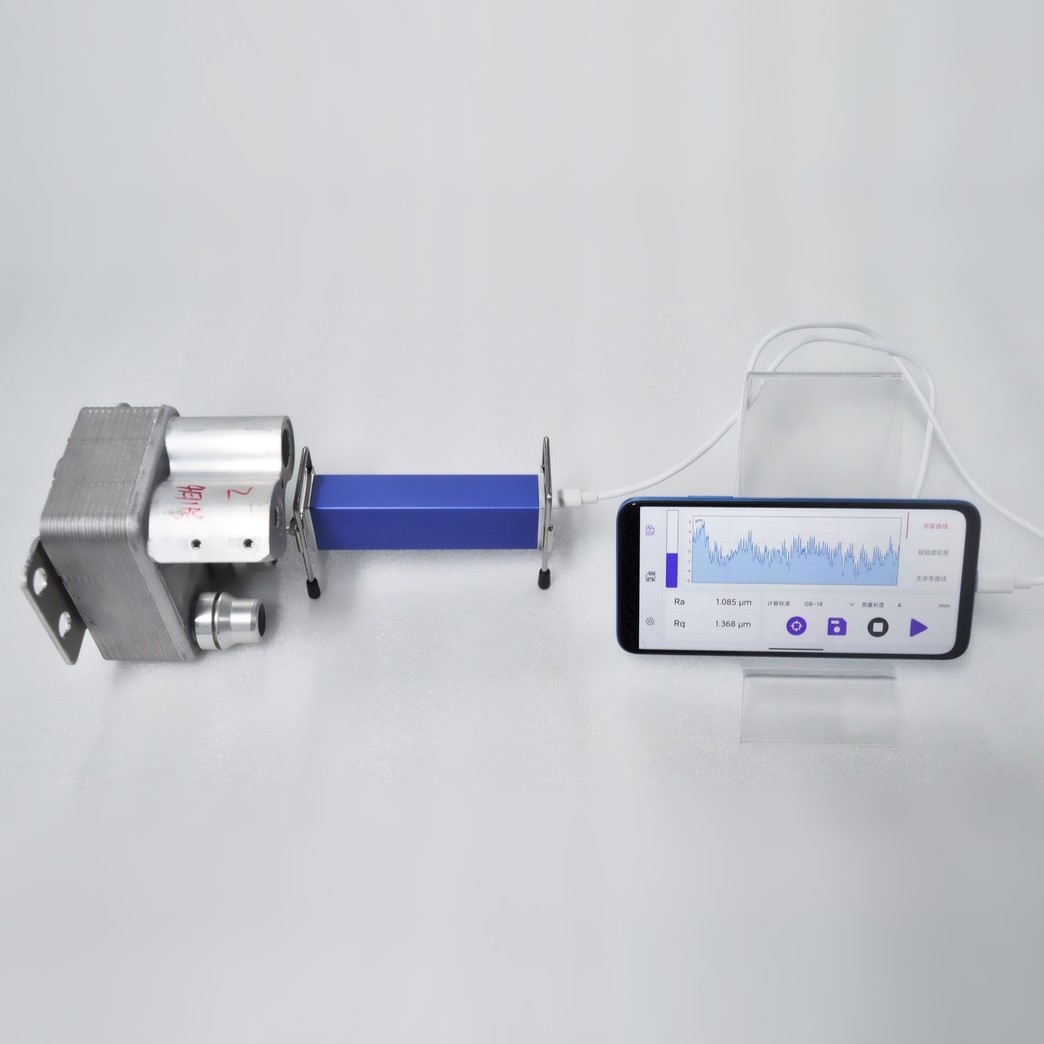

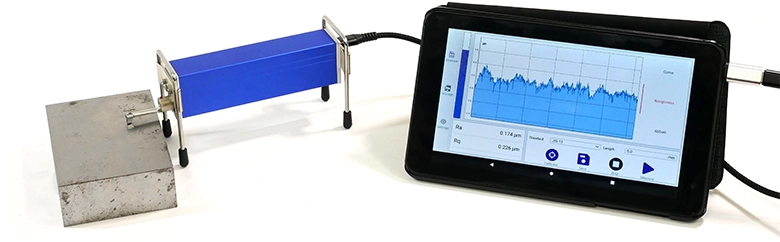

Android搭載のスマートフォンやタブレットに直接つなぐ次世代の表面粗さ計

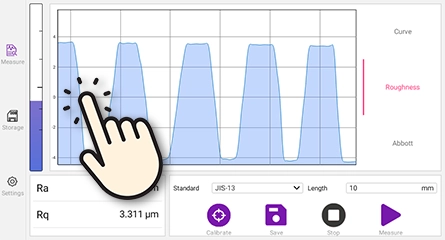

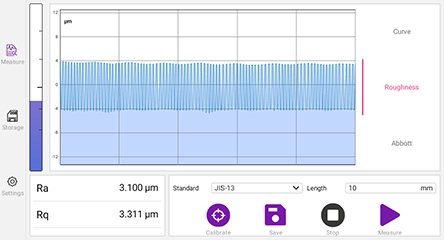

リアルタイムで輪郭を表示、測定した評価曲線は自由に拡大表示が可能

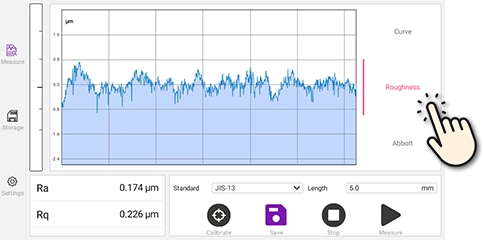

断面曲線、粗さ曲線、負荷曲線の3つの評価曲線を表示

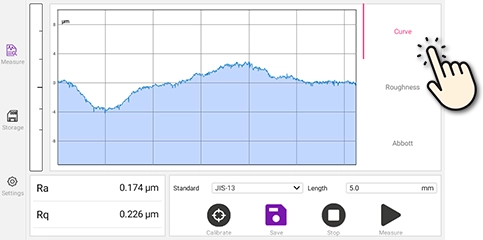

断面曲線
粗さ曲線

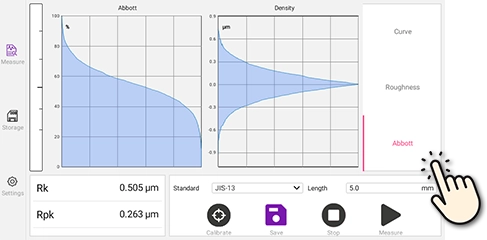

負荷曲線

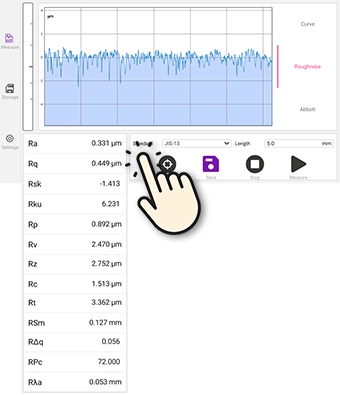

Ra、Rq、Rz、Ry、Rp、Rv、Rtをはじめ、40ものパラメーターに対応

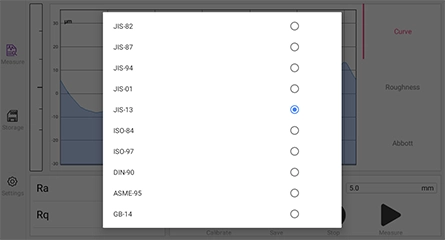

JIS(82/87/01/13)、ISO(84/97)など、主要な規格に対応
測定結果（PDF・CSV）は、メールやクラウドで簡単に共有

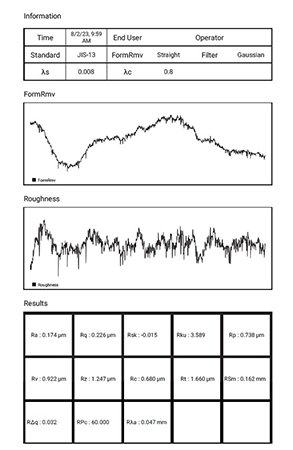

測定結果（PDF）
測定後すぐにクラウドやメールなどで共有
用途
- 各種金属の機械加工後の表面粗さ測定
SPECIFICATION 仕様
| 測定範囲 | X軸 Y軸 |
0.5～17.5mm 200μm |
| 駆動速度 | 測定 復帰 |
0.5mm/秒 2mm/秒 |
| 検出器 | スタイラス先端形状（角度/半径） スタイラス素材 測定力 スキッド曲率半径 |
90° / 5μm ダイヤモンド 4mN（0.4gf） 45mm |
| 精度 | 測定精度 繰返し精度 |
±10％以下 6%以下 |
| パラメータ | Ra、Rq、Rz、Ry、Rp、Rv、Rt、Rsk、Rku、Rc、Rt、RSm、RΔq、RPc、Rλa、Rk、Rpk、Rvk、Mr1、Mr2、Rmr(i)、Rmr2(i)、Rdc(i)、Ra75、S、R3z、PPI、Sm、RΔa、Pc、Rλq、Ir、Rz94、RS、Rz.l、Rpm、HSC、V0、K、A1、A2 | |
| 対応規格 | JIS B 0601（1982/1987/2001/2013） ISO 4287（1984/1997） その他（DIN-90、ASME-95、GB-14） |
|
| 評価曲線 | 断面曲線、粗さ曲線、負荷曲線 | |
| 寸法 | 約150（L）×46（W）×69（H）mm | |
| 重量 | 約170g | |
| 電源 | USB給電 | |

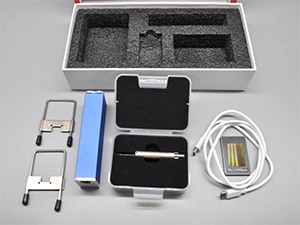

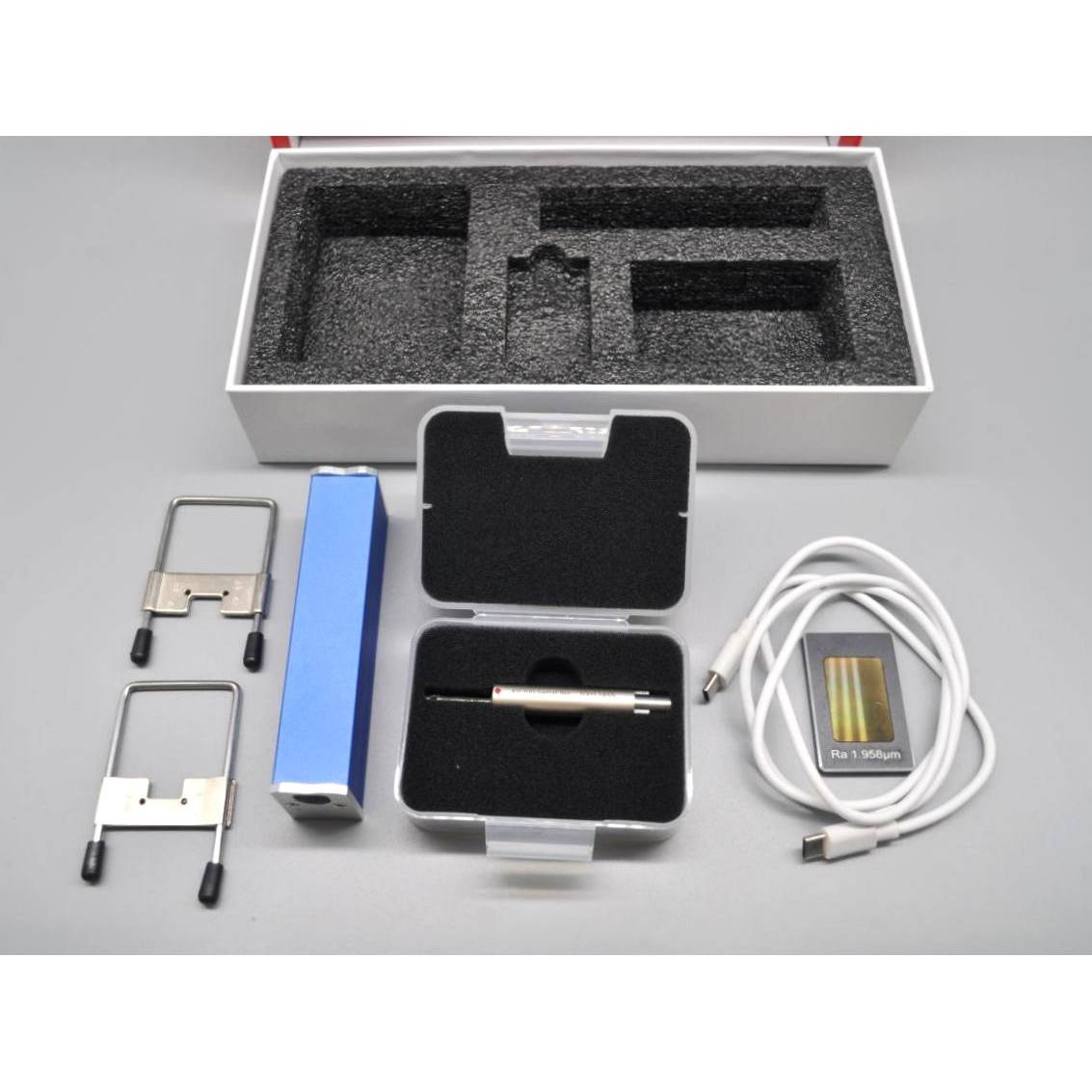

ACCESSORIES 付属品
- 粗さ試験片（動作確認用）
- USB Type-C ケーブル
- 高さ調整用簡易スタンド
- 取扱説明書（英文）
- 保証書（6か月保証）
※取扱説明書（和文）は こちら からダウンロードしてください。
アプリは取扱説明書に掲載のQRコードからダウンロードできます。
校正証明書、検査成績書は付属しません。
