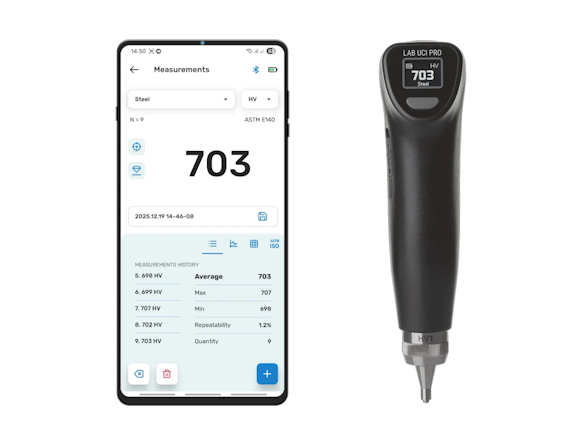

UCI硬さ計(硬度計)
Lab UCI Pro
19,000ポイント（円分）通常6週間程度

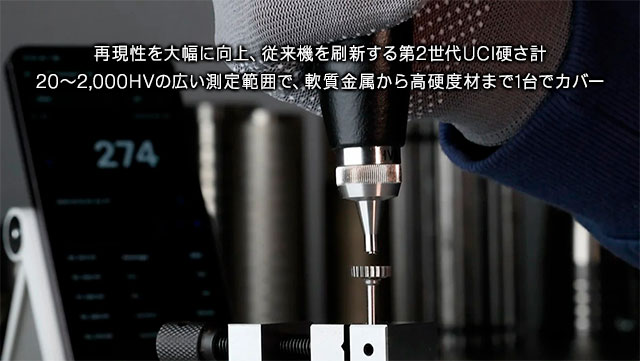

独自の技術により測定のばらつきを大幅に抑制
素晴らしい精度と、20-2000 HVの広い測定範囲
既存の装置を陳腐化する第2世代のUCI硬さ計
軟質金属から高硬度材まで1台でカバー、圧痕が小さく製品検査にも使用できます。
硬化層の硬さ測定等に最適な10N(1kgf)、汎用的な50N(5kgf) の2タイプをラインナップ。Androidスマホ・タブレット用のアプリ『NOVOTEST Lab』と接続し、大画面で測定値を表示するだけでなく、測定レポートや動画・写真を遠隔地と簡単に共有できます。
FEATURE 特長
『Lab UCI Pro』は、従来のUCI硬さ計の課題であった測定の繰り返し性を大幅に改善、測定精度を向上させた第2世代のUCI硬さ計です。
UCI方式は、リバウンド（リーブ）方式と比較して測定に熟練を要し、検査員間で測定値にばらつきが生じやすいという課題がありました。『Lab UCI Pro』は独自の技術により測定のばらつきを大幅に抑制、リバウンド方式のように誰でも安定した測定が可能で、より手軽に高精度な硬さ測定が行えます。

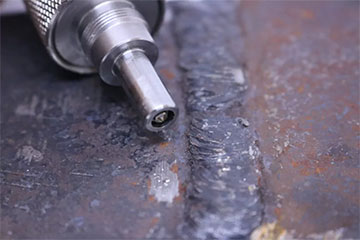

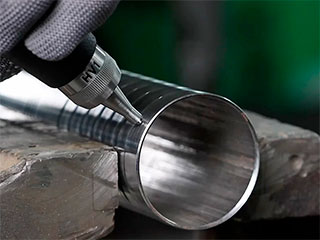

小物部品や薄板、複雑な形状の部品、熱影響部（HAZ）、熱処理による表面硬化層などの硬さ測定も可能で、さらに圧痕が小さいため製品検査にも使用されています。また、20～2,000HVという非常に広い硬さ測定範囲により、純アルミや銅などの軟質金属から、炭素鋼・工具鋼・焼入れ鋼、さらには超硬合金まで、幅広い金属材料の硬さ測定に対応します。
Bluetoothによるスマートフォン・タブレットとの接続にも対応、専用アプリ『NOVOTEST Lab』を使用することで、大画面で測定値を確認できるほか、測定結果（レポート、動画、写真）を遠隔地と簡単に共有できます。
- 従来のUCI硬さ計を陳腐化する圧倒的な進化、素晴らしい精度と再現性
- ギア（歯車）等の接触が困難な狭隘部も、保護ノズルを外すことで測定可
- リバウンド硬さ計では測定できない、5kg未満の小物部品や薄板の硬さも測定
- 製品検査に適用できる小さく目立たない圧痕
- 無料のAndroidアプリ『NOVOTEST Lab』で測定を効率化
- 多彩な測定モード（グラフ、ヒストグラム、統計）
- 測定値付きの動画 ＆ テキスト・音声メモ・写真を測定結果と共に保存
- 測定結果（PDF・CSV）はメールやクラウドで簡単に共有
動画
従来のUCI硬さ計を陳腐化する圧倒的な進化、素晴らしい精度と再現性

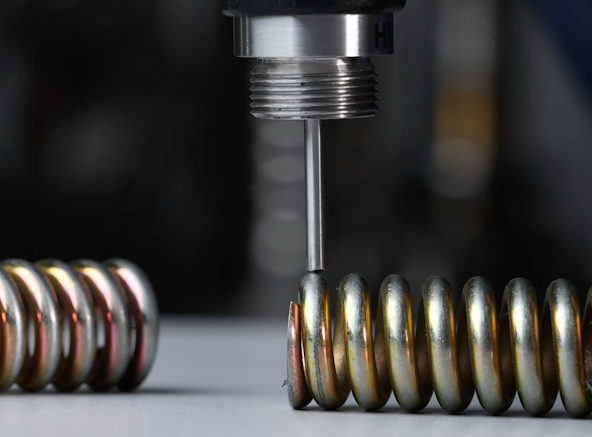

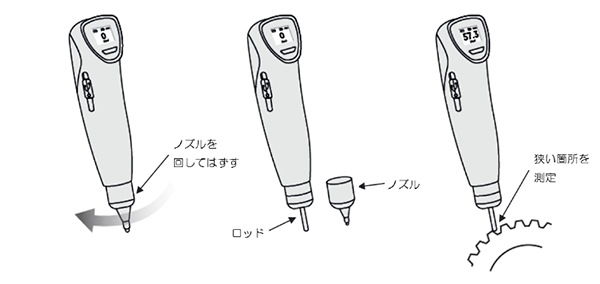

ギア（歯車）等の接触が困難な狭隘部も、保護ノズルを外すことで測定可
先端の保護ノズルを外し、径2.5mm×長さ19mmの小径ロッドで狭い箇所を測定

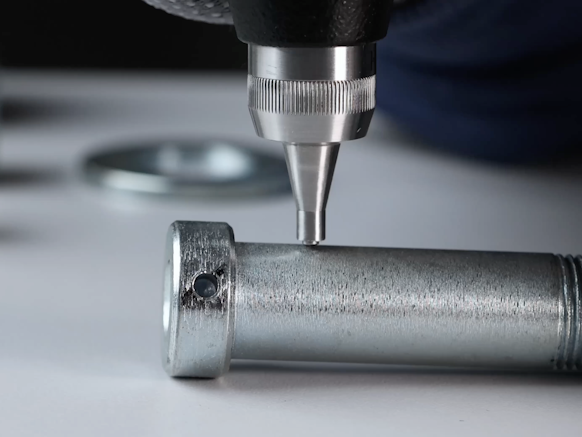

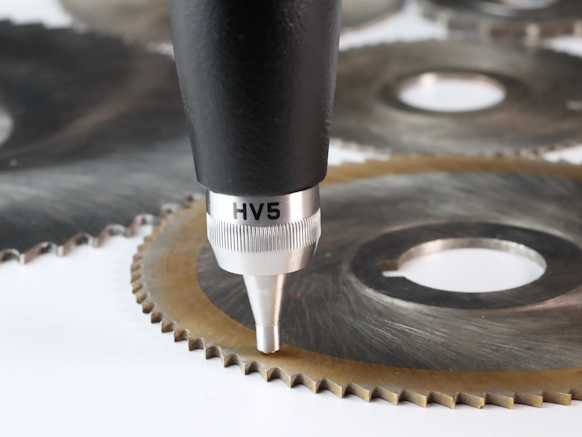

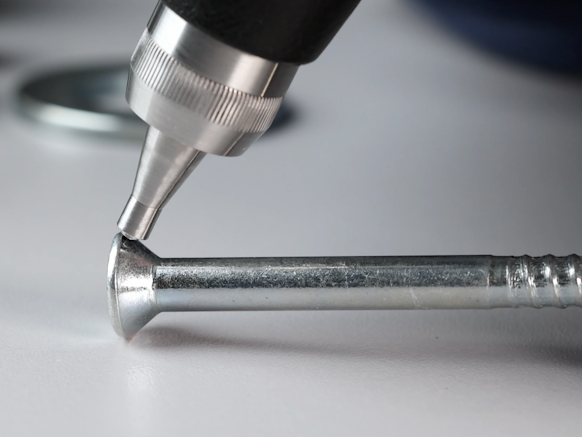

リバウンド硬さ計では測定できない、5kg未満の小物部品や薄板の硬さも測定

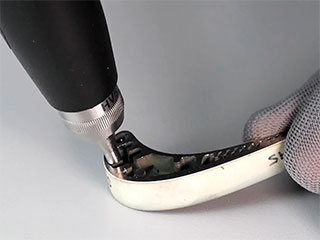

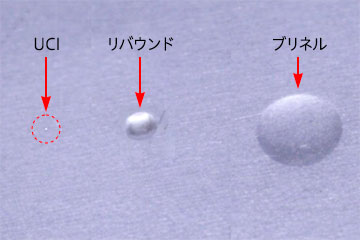

製品検査に適用できる小さく目立たない圧痕
Androidアプリ『NOVOTEST Lab』：多彩な測定モード（グラフ、ヒストグラム、統計）

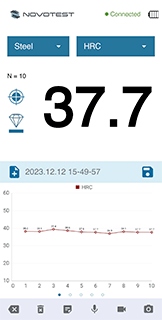

測定値グラフ表示

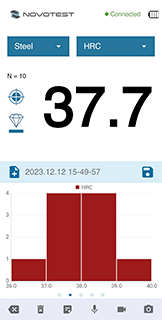

ヒストグラム（測定値分布）

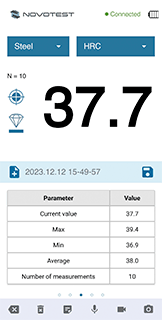

統計（最大、最小、平均、回数）
Androidアプリ『NOVOTEST Lab』：測定値付きの動画 & テキスト・音声メモ・写真を保存

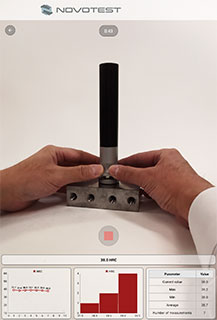

測定値を記録しながら動画を撮影

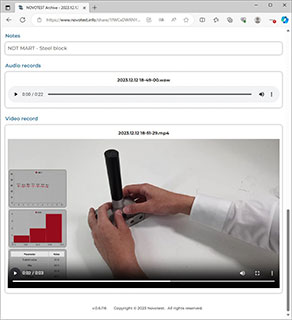

Googleドライブと連携して遠隔地のPCやスマホからリモート確認
Androidアプリ『NOVOTEST Lab』：測定結果（PDF・CSV）はメールやクラウドで簡単に共有

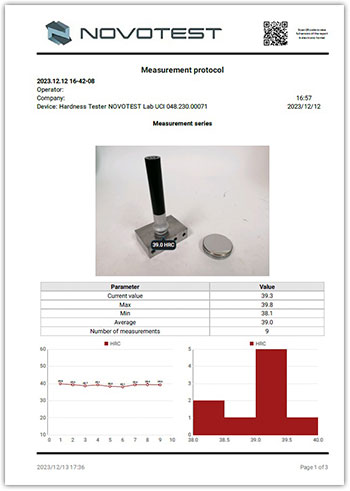

測定結果（PDF）

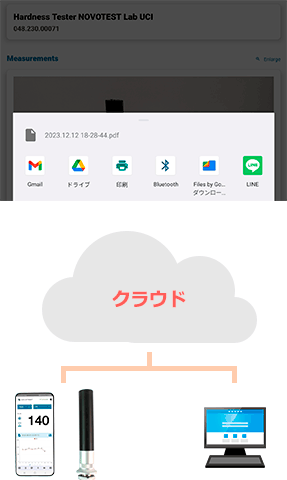

測定後すぐにクラウドやメールなどで共有
SPECIFICATION 仕様
| 測定方式 | UCI（超音波接触インピーダンス） |
|---|---|
| 試験荷重 | Lab UCI Pro HV1：9.8N（1kgf）、Lab UCI Pro HV5：49N（5kgf） |
| 硬さスケール | HV、HB、HRC、HRB、HRA、HK、MPa |
| 測定範囲 | 20〜2000 HV |
| 精度 | HV ±4% |
| 材料 | 炭素鋼、工具鋼、ステンレス、鋳鉄、ニッケル、アルミニウム、真鍮、銅 |
| 外部インターフェース | USB Type-C（充電およびPC接続）、Bluetooth（NOVOTEST Lab接続用） |
| 寸法 | 153 × 40 mm |
| 重量 | 160g |
| 動作温度範囲 | −20～50℃ |
| 電源 | 内蔵バッテリー（3.7V 750mAh）、動作時間：24時間 |
| 規格 | ASTM A1038, DIN 50159, ASTM E140, ISO18265 |
| 測定範囲 | |||||
|---|---|---|---|---|---|
| HV | HB | HRA | HRB | HRC | HRD |
| 20 – 2,000 | 76 – 618 | 60.7 – 85.6 | 41 – 105 | 20 – 68 | 40.3 – 76.9 |
| HRE | HRF | HR45NS | Knoop | shore HS | Mpa |
| 70 – 108.5 | 82.6 – 115.1 | HK 87 – 920 | 87 – 920 | 34.2 – 97.3 | 255 – 2,180 |
| 試験体の条件 | ||||
|---|---|---|---|---|
| UCIプローブ | 推奨表面粗さ | 厚さ下限 | 最小重さ | 最小曲率半径 |
| HV1（9.8N） | 5Ra | 3mm | 0.3kg | 5mm |
| HV5（49N） | 10Ra | 5mm | 0.3kg | 5mm |

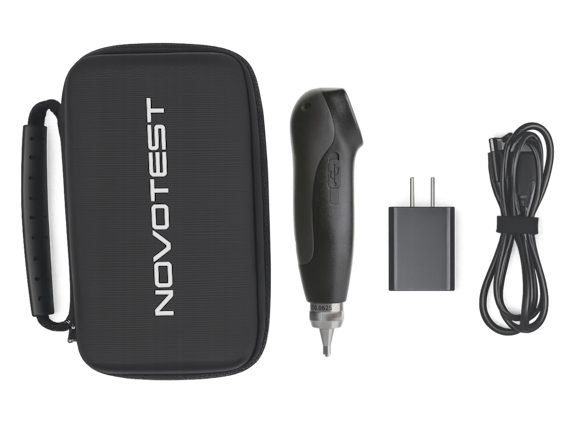

ACCESSORIES 付属品
- 本体
- USBケーブル、USBチャージャー
- キャリーケース
- 取扱説明書
- 校正証明書、保証書
※スマートフォン・タブレットは付属していません。
※Androidアプリ『NOVOTEST Lab』は、Google Play ストアからダウンロードできます。
